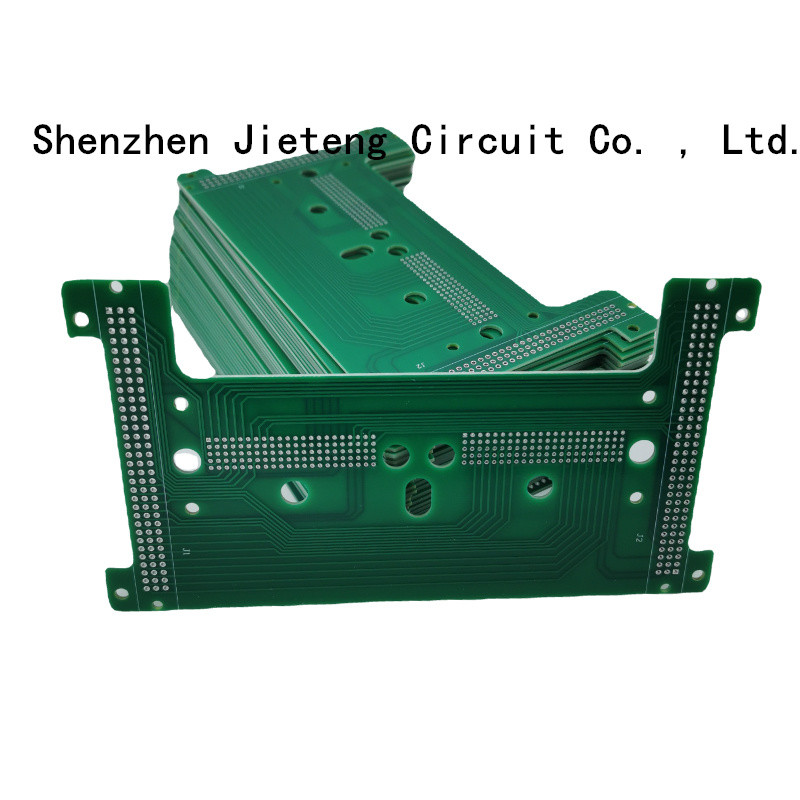

مونتاژ برد مدار چاپی PCBA ضخیم ENIPIG Finish
| محل منبع | گوانگدونگ، چین |
|---|---|
| نام تجاری | JIETENG |
| گواهی | ISO/TS16949/RoHS/TS16949 |
| شماره مدل | راجرز FR4 |
| مقدار حداقل تعداد سفارش | قابل مذاکره |
| قیمت | negotiable |
| جزئیات بسته بندی | بسته بندی وکیوم در کارتن های خالی |
| زمان تحویل | تحویل 5-8 روزه |
| شرایط پرداخت | قابل مذاکره |
| قابلیت ارائه | 150000 متر مربع / متر مربع در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| ضخامت مس | 1 اونس | مادهء اصلی | راجرز |
|---|---|---|---|
| Min. حداقل line spacing فاصله خطوط | 0.2 میلی متر | Min. حداقل line width عرض خط | 0.075 میلی متر |
| Min. حداقل hole size اندازه سوراخ | 0.1 میلی متر | ||
| برجسته کردن | مونتاژ برد مدار چاپی pcba مسی,مونتاژ برد مدار چاپی pcba ENIPIG,pcba برد مدار ENIPIG |
||
توضیحات محصول
مونتاژ برد مدار چاپی صفحه ضخیم مسی صفحه دوربین مدار بسته 3OZ
تولید PCB
FASTPCB به عنوان یک تولید کننده 14 سال PCB در چین، آخرین فناوری های مدار چاپی و بالاترین استانداردهای کیفیت را برای صنعت الکترونیک ارائه می دهد.شما می توانید به ما اعتماد کنید تا خواسته های خود را برآورده کنیم، از حجم کم تا تولید انبوه، چه ساده ترین بردهای PCB یا پیچیده ترین.
20 سال تجربه
Stardard را بپذیرید: IPC III، نظامی، خودرو، پزشکی، ما به شما قابلیت های PCB گسترش یافته را ارائه می دهیم: PCB صلب، انعطاف پذیر، انعطاف پذیر، برد HDI، PCB TG بالا
تا 48 لایه نمونه اولیه PCB
ساخت برد PCB تا 56 لایه، مواد اولیه: Fr4، راجرز، آرلون، تفلون، تاکونیک، نلکو، ایزولا، سرامیک، هسته فلزی
تولید انبوه تا 18 لایه
پشتیبانی از فرآیند سطح PCB: HASL-LF، ENIG، آبکاری طلا، قلع غوطه‌وری، نقره غوطه‌وری، ENIPIG، OSP
قابلیت ساخت PCB:
| مقاله | شرح | قابلیت |
| مواد لمینت | FR4، TG بالا FR4، فرکانس بالا، آلوم، FPC | |
| برش تخته | تعداد لایه ها | 1-48 |
| حداقل ضخامت برای لایه های داخلی (ضخامت مس مستثنی شده است) |
0.003 اینچ (0.07 میلی متر) | |
| ضخامت تخته | استاندارد | (0.1-4mm±10%) |
| حداقل | تک/دو نفره: 0.008±0.004 اینچ | |
| 4 لایه: 0.01±0.008 اینچ | ||
| 8 لایه: 0.008±0.01 اینچ | ||
| تعظیم و پیچش | بیش از 7/1000 نیست | |
| وزن مس | وزن مس بیرونی | 0.5-4 0z |
| وزن مس داخلی | 0.5-3 0z | |
| حفاری | حداقل اندازه | 0.0078 اینچ (0.2 میلی متر) |
| انحراف مته | ± 0.002 اینچ (0.05 میلی متر) | |
| تحمل سوراخ PTH | ± 0.002 اینچ (0.005 میلی متر) | |
| تحمل سوراخ NPTH | ± 0.002 اینچ (0.005 میلی متر) | |
| ماسک جوشکاری | رنگ | سبز، سفید، سیاه، قرمز، آبی… |
| حداقل پاکسازی ماسک لحیم کاری | 0.003 اینچ (0.07 میلی متر) | |
| ضخامت | (0.012*0.017mm) | |
| ابریشم | رنگ | سفید، سیاه، زرد، آبی… |
| حداقل اندازه | 0.006 اینچ (0.15 میلی متر) | |
| منبع یابی مولفه | آره | |
| تحمل PCB | ± 5٪ | |
| حداکثر اندازه تخته پایان | 700*460 میلی متر | |
| MOQ | بدون MOQ (1 عدد) | |
| پایان سطح | HASL، ENIG، نقره غوطه‌وری، قلع غوطه‌وری، OSP… | |
| طرح کلی PCB | مربع، دایره، نامنظم (با جک) | |
| بسته | QFN، BGA، SSOP، PLCC، LGA | |
| مجموعه فرعی | پلاستیک، فلز، صفحه نمایش | |
| حداقل خط/فضا | 0.075/0.075 میلی متر | |
| ما یک تیم فروش حرفه ای در دسترس داریم تا به شما در ساخت PCB کمک کند، فایل های PCB خود را (GERBER FILE) بهاکنون یک پیشنهاد رایگان دریافت کنید! |
خدمات طراحی PCB
طراحی PCB به طراحی شماتیک برد مدار چاپی اشاره دارد که باید چیدمان اتصالات خارجی، چیدمان بهینه قطعات الکترونیکی داخلی، چیدمان بهینه اتصالات فلزی و سوراخ ها و سایر عوامل را در نظر گرفت.طراحی عالی PCB می تواند در هزینه تولید صرفه جویی کند، به عملکرد مدار خوب و عملکرد اتلاف گرما دست یابد.فناوری وینتایمتعهد به محصولات و خدمات مقرون به صرفه PCB، ارائه طراحی PCB، ساخت برد PCB، تصحیح PCB، پچ SMT، خدمات جزء و غیره است.
