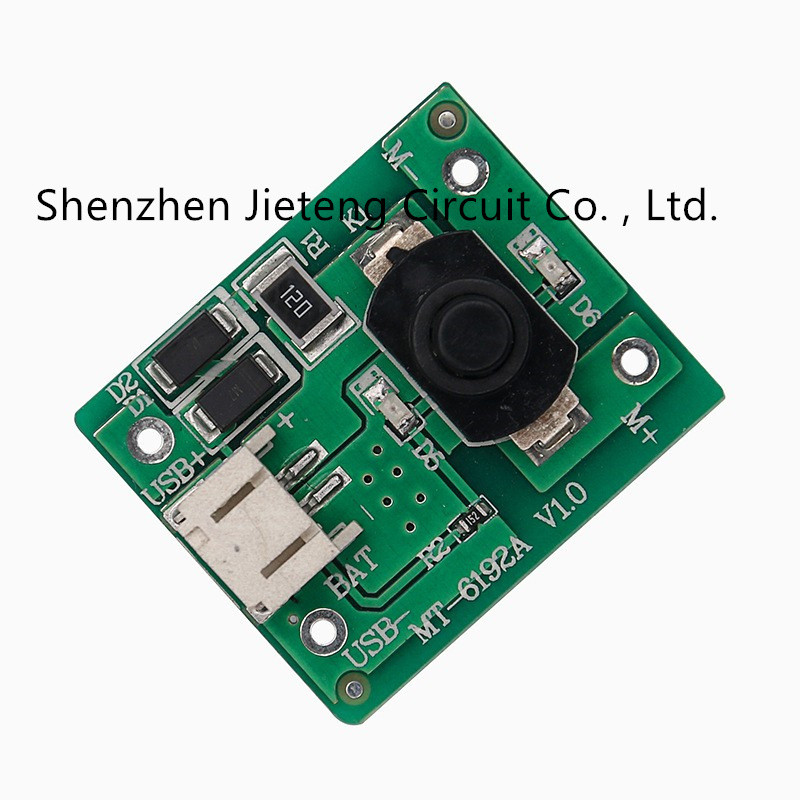

4 لایه ENIG مدار ایرفون مونتاژ SMD PCB

  • 4 Layer ENIG Earphone Circuit Board SMD PCB Assembly
  • 4 Layer ENIG Earphone Circuit Board SMD PCB Assembly
محل منبع گوانگدونگ، چین
نام تجاری JIETENG
گواهی ISO/TS16949/RoHS/TS16949
شماره مدل راجرز FR4
مقدار حداقل تعداد سفارش قابل مذاکره
قیمت negotiable
جزئیات بسته بندی بسته بندی وکیوم در کارتن های خالی
زمان تحویل تحویل 5-8 روزه
شرایط پرداخت قابل مذاکره
قابلیت ارائه 150000 متر مربع / متر مربع در سال

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
حداقل اندازه سوراخ (مکانیکی) 0.2 میلی متر سوراخ موقعیت Tol ± 0.075 میلی متر
ماسک جوشکاری سبز، آبی، مشکی صفحه نمایش ابریشم سفید سیاه
فرمت فایل قابل قبول فایل Gerber,Powerpcb,CAD,AUTOCAD,ORCAD,P-CAD,CAM-350,CAM2000
برجسته کردن

برد مدار هدفون ENIG

,

برد مدار گوشی SMD

,

مونتاژ PCB smd 4 لایه
پیام بگذارید
توضیحات محصول

برد مدار برد چهار لایه برد شش لایه برد PCB تخته سوراخ کور مدفون



جزئیات ضروری
شماره مدل:
PCB
محل مبدا:
گوانگدونگ، چین
مادهء اصلی:
FR4
ضخامت مس:
12 تا 70 میلی متر
ضخامت تخته:
0.05-0.75 میلی متر
حداقلاندازه سوراخ:
0.1 میلی متر
حداقلعرض خط:
± 0.05 میلی متر
حداقلفاصله خطوط:
± 0.05 میلی متر
تکمیل سطح:
OSP، ENIG، قلع غوطه ور، نقره غوطه ور
رنگ ماسک لحیم کاری:
زرد، سیاه، سفید، سبز، قرمز، آبی
رنگ صفحه ابریشم:
سفید سیاه
خدمات مونتاژ:
مونتاژ قطعات SMD/DIP/BGA/COB












































توضیحات محصولات
دنباله
مورد
استاندارد
ویژه
1
قابلیت تولید
یک طرفه: 20000 متر مربع در ماه
N/A
دو طرفه / چند لایه: 10000 متر مربع / ماه
N/A
2
مادهء اصلی
پلی آمید (PI)
پلی استر (PET)
3
لایه های
برد مدار چاپی انعطاف پذیر (FPC): 1 ~ 6 لایه
8 لایه
تخته انعطاف پذیر سخت: 2 ~ 6 لایه
8 لایه
4
حداکثر اندازه
250*1200 میلی متر
500*1200 میلی متر
5
حداکثر ضخامت
0.75 میلی متر
N/A
6
حداقل ضخامت
0.05 میلی متر
N/A
7
تحمل ضخامت محصول
0.03 ± میلی متر
± 0.02 میلی متر
8
ضخامت مس
12 میلی متر (1/3 اونس)، 18 میلی متر (1/2 اونس)، 35 میلی متر (1 اونس)، 70 میلی متر (2 اونس)
6 میلیمتر (1/4OZ)، 140 میلیمتر (4OZ)
9
حداقل عرض خط / فاصله بین دوخت
0.05 ± میلی متر
0.03 ± میلی متر
10
نوع مواد سفت کننده
PI / FR4 / PET / قطعه فولادی
N/A
11
تحمل اچینگ
± 0.02 میلی متر
N/A
12
حداقل قطر سوراخ
0.1 میلی متر
N/A
13
تحمل سوراخ
PTH: +/- 0.05 میلی متر
NPTH: +/-0.03 میلی متر
N/A
14
نمایه طرح کلی
پانچ، برش لیزری
N/A
15
تحمل ابعاد طرح کلی
± 0.1 میلی متر
0.05 ± میلی متر
16
رنگ ماسک لحیم کاری
زرد، سیاه، سفید
سبز، قرمز، آبی
17
درمان سطحی
OSP: 0.2-0.5um
ENIG: Au 0.03um - 0.15um
قلع غوطه وری: 0.5-1.5um
نقره غوطه ور: 0.1-1.2um
آبکاری طلا: Au 1-150U''
HASL: 1-20 میلی متر
18
تست شوک حرارتی
288 ± 5 ℃، 10S، 3 بار
N/A
19
الزامات زیست محیطی
ROHS
N/A
