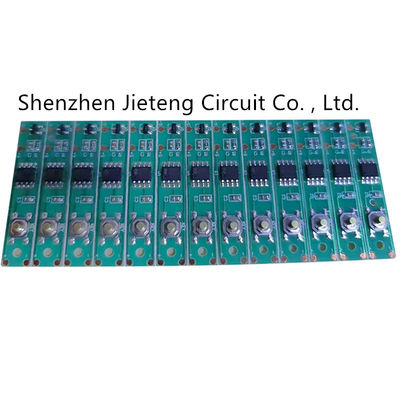

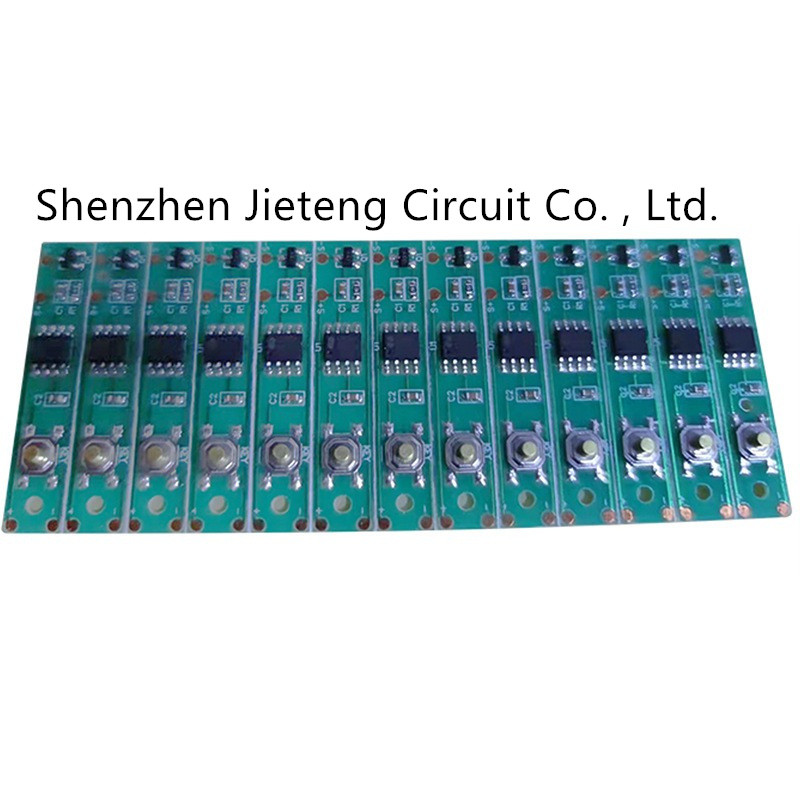

سرویس مونتاژ 12 لایه PCB یک مرحله ای HDI Board SMT

  • HDI Board SMT Assembly Service 12 Layer PCB One-Stop Service
محل منبع گوانگدونگ، چین
نام تجاری JIETENG
گواهی ISO/TS16949/RoHS/TS16949
شماره مدل PCBA
مقدار حداقل تعداد سفارش قابل مذاکره
قیمت negotiable
جزئیات بسته بندی بسته بندی خلاء داخلی؛ جعبه کارتن استاندارد بیرونی، بسته های ویژه درخواست شده است.
زمان تحویل تحویل 3-10 روزه
شرایط پرداخت قابل مذاکره
قابلیت ارائه 100000 قطعه/قطعه در ماه

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
تابع مونتاژ کردن ظرفیت فیدر فیدر جغد (8 خط) + 16 اسلات / 58 اسلات
سرعت 26000 تراشه در ساعت زمان بین شروع و اتمام فرآیند تولید 1-3 روز پس از پرداخت
برجسته کردن

سرویس مونتاژ SMT برد HDI

,

سرویس مونتاژ 12 لایه SMT

,

PCB 12 لایه برد HDI
پیام بگذارید
توضیحات محصول

برد HDI 12 لایه سطح دلخواه برد برد PCB تخته سوراخ کور گونگ های نظامی با فرکانس بالا برد



جزئیات ضروری
شماره مدل:
PCBA
نوع:
pcba لوازم خانگی
محل مبدا:
گوانگدونگ، چین
نام برند:
PCB&PCBA
نوع تامین کننده:
PCB، PCBA، FPC، HDI، RFPC
ضخامت مس:
1 اونس
مورد:
تولید کننده شگفت انگیز PCB و PCBA در شنژن
حداکثر منطقه پردازش:
680 x 1000 میلی متر
رنگ صفحه ابریشمی:
سیاه، سفید، قرمز، سبز
کلید واژه ها:
PCB ساخت قرارداد OEM
مواد:
FR4، هر ماده تخصصی به انتخاب شما
سرویس:
سرویس یک مرحله ای
MOQ:
1 کامپیوتر
زمان تحویل:
نمونه در عرض 3 روز در دسترس است
کاربرد:
محصول الکترونیکی
گواهی:
ROSH.ISO9001.




قابلیت PCB
تعداد لایه
1 - 20 لایه
حداکثر منطقه پردازش
680 × 1000 میلی متر


حداقل ضخامت تخته
2 لایه - 0.3 میلی‌متر (12 میلیون)
4 لایه - 0.4 میلی متر (16 میل)
6 لایه - 0.8 میلی متر (32 میل)
8 لایه - 1.0 میلی متر (40 میل)
10 لایه - 1.1 میلی‌متر (44 میلی‌متر)
12 لایه - 1.3 میلی متر (52 میل)
14 لایه - 1.5 میلی‌متر (59 میلیون)
16 لایه - 1.6 میلی متر (63 میل)
18 لایه - 1.8 میلی متر (71 میل)
تحمل ضخامت تخته تمام شده
ضخامت ≤ 1.0 میلی متر، تحمل: ± 0.1 میلی متر
1.0 میلی متر ≤ ضخامت ≤ 6.5 میلی متر، تحمل ± 10٪
پیچ و تاب و خم شدن
≤ 0.75٪، حداقل: 0.5٪
محدوده TG
130 - 215 ℃
تحمل امپدانس
± 10٪، حداقل: ± 5٪
تست Hi-Pot
حداکثر: 4000V/10MA/60S


درمان سطحی
HASL، با سرب، HASL بدون سرب
طلای فلش، طلای غوطه‌وری
نقره غوطه وری، قلع غوطه وری
انگشت طلایی، OSP





مزیت ما
فناوری مواد
تولید ما
تولید عمومی
معمولی/ویژه
1. ما (TG170)FR4:
مواد با کیفیت بالا، مقاومت در برابر حرارت عالی، شکستگی در دمای بالا را تحریف نمی کند، بدون کف، بدون سوختن، خوب
عملکرد در بار الکتریکی، مقاومت در برابر ضربه، مقاومت در برابر رطوبت

2. FR4 ما
عملکرد خوب در بار الکتریکی، مقاومت در برابر ضربه، مقاومت در برابر رطوبت

3. CEM ما
بدون سوراخ

4. راجرز ما
عملکرد خوب در فرکانس بالا

5. آلومینیوم ما
پراکندگی حرارت عالی
1.General FR4
کار با حرارت بالا

2.CEM عمومی
انبساط و تغییر شکل در شرایط مرطوب
کارخانه
ما خط تولید اتوماتیک داریم.خط تولید اتوماتیک دقت و کارایی تولید PCB را بهبود می بخشد
سطح روشن تر، تمیزتر و صاف تر است و به کاهش هزینه کمک می کند.
خط تولید مصنوعی
کور/دفن شده از طریق برد، اتصال با چگالی بالا (1+1، N+1)
استفاده از فناوری HDI کاهش ضخامت و حجم بردهای PCB، افزایش تراکم طراحی سیم کشی سه بعدی.
سازنده دشوار، هزینه بالا
امپدانس
عملکرد خوب در قابلیت اطمینان و پایداری ارسال و دریافت سیگنال
هزینه بالا
تکنیک سطح
1.IMG: سطح صاف، چسبندگی خوب، بدون اکسیداسیون تحت استفاده طولانی
2. آبکاری طلا (طلای ضخیم: 1-50U"): مقاومت در برابر سایش خوب
3.HASL: قیمت بهتر، اکسیداسیون آسان، جوشکاری آسان، سطح صاف
4.HAL: قیمت بهتر، اکسیداسیون آسان، آسان برای جوشکاری
1.IMG: قیمت بالا
2. آبکاری طلا (طلای ضخیم): قیمت بالا
3.HAL: سطح صاف نیست، برای بسته بندی کیسه مناسب نیست
مس از طریق/سطح (20-25UM، 0.5-60Z)
سوراخ لیزری: حداقل 0.1 میلی متر، سوراخ مکانیکی: حداقل 0.2 میلی متر
رسیدن به 0.1 میلی متر سخت است
برد چند لایه (4-20 لیتر)، BGA (CPU)
BGA: چگالی بالا، عملکرد بالا، چند منظوره، افزایش قابلیت اطمینان حرارتی، عملکرد خوب در خاصیت گرمایش الکتریکی، MIN
عرض/فضا: 3/3MIL

تخته چند لایه: میکرو متخلخل قوی، قابلیت اطمینان بالا
سازنده دشوار، هزینه بالا
تست
برای اطمینان از کیفیت، جلوگیری از هدر رفتن پس از نصب و خراشیدن، صرفه جویی در هزینه، صرفه جویی در زمان کار مجدد
بی توجه
