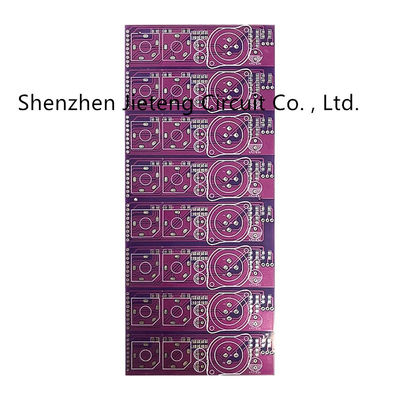

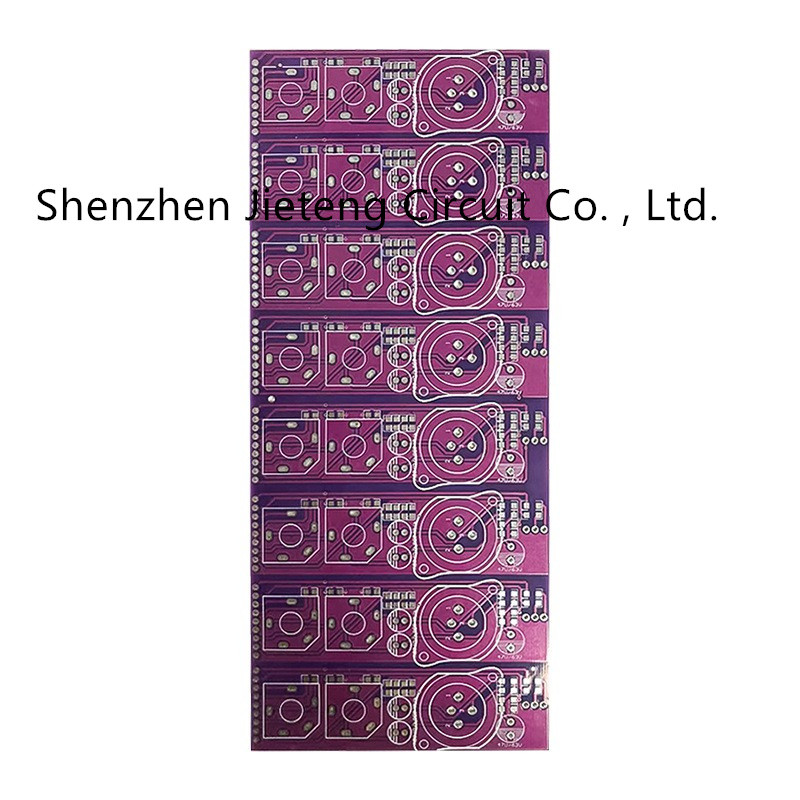

برد مدار برد مادربرد PCBA ضخیم مسی ضخیم سرویس مونتاژ SMT FR4
| محل منبع | گوانگدونگ، چین |
|---|---|
| نام تجاری | JIETENG |
| گواهی | ISO/TS16949/RoHS/TS16949 |
| شماره مدل | PCBA |
| مقدار حداقل تعداد سفارش | قابل مذاکره |
| قیمت | negotiable |
| جزئیات بسته بندی | 1. به درخواست خریدار؛ 2. داخلی، بسته خلاء; 3. کارتن صادراتی خارجی و استاندارد |
| زمان تحویل | تحویل 3-8 روزه |
| شرایط پرداخت | قابل مذاکره |
| قابلیت ارائه | 200000 قطعه/قطعه در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| اجزای قابل اجرا | 0805 | کاربرد | دستگاه الکترونیکی |
|---|---|---|---|
| استفاده | LED SMT تولید تعداد زیاد | وزن | حدود 270 کیلوگرم |
| برجسته کردن | سرویس مونتاژ چند لایه SMT,سرویس مونتاژ FR4 PCBA SMT,مادربرد pcba FR4 |
||
توضیحات محصول
طراحی توسعه برنامه PCBA FR4 برد مدار چند لایه پردازش تولید صفحه مسی ضخیم
جزئیات ضروری
| ظرفیت تولید PCB | |
| مورد | مشخصات |
| مواد | FR-4،FR1,FR2;CEM-1، CEM-3، راجرز،تفلون، آرلون، پایه آلومینیومی، پایه مسی، سرامیک، ظروف و غیره. |
| ملاحظات | Tg بالا CCL موجود است(Tg>=170℃) |
| ضخامت تخته پایان | 0.2 میلی‌متر-6.00 میلی‌متر (8 میل-126 میلی‌متر) |
| پایان سطح | انگشت طلا (>=0.13mm)، غوطه ور شدن طلا (0.025-0075um)، آبکاری طلا (0.025-3.0um)، HASL (5-20mm)، OSP (0.2-0.5um) |
| شکل | مسیریابی،مشت،V-cut،چمفر |
| درمان سطحی | ماسک لحیم کاری (سیاه، سبز، سفید، قرمز، آبی، ضخامت>=12، بلوک، BGA) |
| صفحه ابریشمی (مشکی، زرد، سفید) | |
| ماسک لایه بردار (قرمز، آبی، ضخامت بیش از 300 میلی متر) | |
| حداقل هسته | 0.075 میلی متر (3 میل) |
| ضخامت مس | 1/2 اونس دقیقه؛حداکثر 12 اونس |
| حداقل عرض ردیابی و فاصله خطوط | 0.075 میلی متر/0.075 میلی متر(3 میلیون/3 میلیون) |
| حداقل قطر سوراخ برای حفاری CNC | 0.1 میلی متر (4 میل) |
| حداقل قطر سوراخ برای پانچ کردن | 0.6 میلی متر (35 میل) |
| بزرگترین اندازه پنل | 610 میلی متر * 508 میلی متر |
| موقعیت سوراخ | حفاری CNC +/-0.075mm (3mil). |
| عرض هادی (W) | +/-0.05 میلی متر (2 میل) یا +/-20٪ اصلی |
| قطر سوراخ (H) | PTHL: +/-0.075mm (3mil) |
| غیر PTHL: +/-0.05mm (2mil) | |
| تحمل طرح کلی | +/-0.1 میلی متر(4 میلیون)مسیریابی CNC |
| پیچ و تاب و پیچش | 0.70٪ |
| مقاومت عایق | 10 کوم-20 موهم |
| رسانایی | <50 اهم |
| ولتاژ تست | 10-300 ولت |
| اندازه پنل | 110 × 100 میلی متر (دقیقه) |
| 660 × 600 میلی‌متر (حداکثر) | |
| ثبت نام اشتباه لایه لایه | 4 لایه: حداکثر 0.15 میلی متر (6 میلی متر). |
| 6 لایه: حداکثر 0.25 میلی متر (10 میلی متر) | |
| حداقل فاصله بین لبه سوراخ تا الگوی مدار یک لایه داخلی | 0.25 میلی متر (10 میل) |
| حداقل فاصله بین طرح کلی برد تا الگوی مدار یک لایه داخلی | 0.25 میلی متر (10 میل) |
| تحمل ضخامت تخته |
4 لایه: +/-0.13mm (5mil) |
