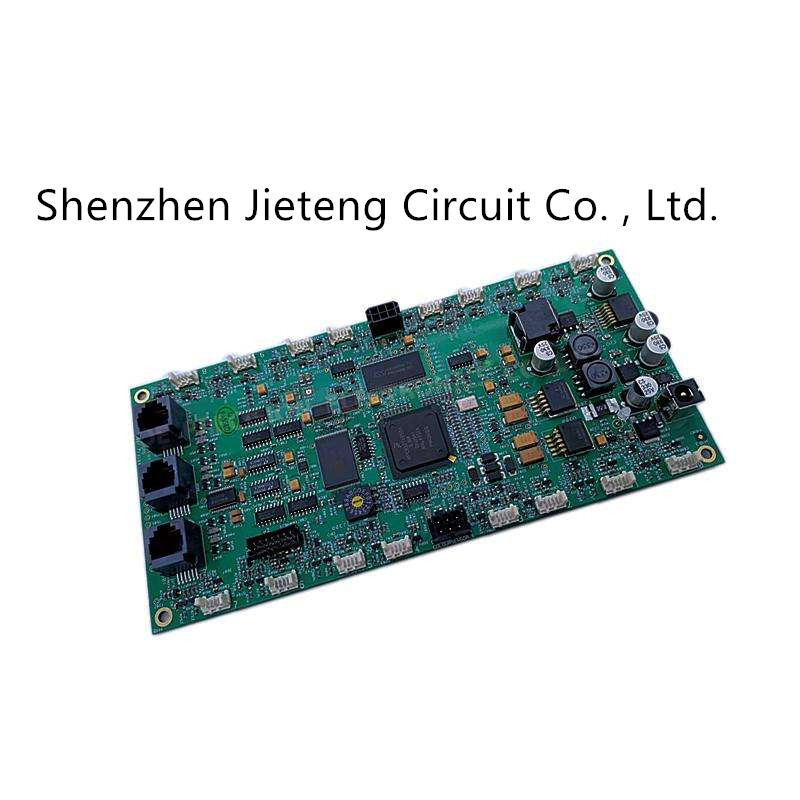

مونتاژ PCB برد مدار چاپی انعطاف پذیر 18um-70um OEM

  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
محل منبع گوانگدونگ، چین
نام تجاری JIETENG
گواهی ISO/TS16949/RoHS/TS16949
شماره مدل راجرز FR4
مقدار حداقل تعداد سفارش قابل مذاکره
قیمت negotiable
جزئیات بسته بندی بسته بندی وکیوم در کارتن های خالی
زمان تحویل تحویل 5-8 روزه
شرایط پرداخت قابل مذاکره
قابلیت ارائه 150000 متر مربع / متر مربع در سال

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ضخامت تخته 1.6 میلی متر مادهء اصلی CEM-1
Min. حداقل line spacing فاصله خطوط 0.2 میلی متر رنگ ماسک لحیم کاری سبز
سرویس تست تست الکترونیکی استاندارد PCB IPC-A-610 D
برجسته کردن

برد مدار چاپی انعطاف پذیر 18 میلی متری

,

برد مدار چاپی انعطاف پذیر 70 میلی متری

,

مونتاژ مدار چاپی 18 میلی متری
پیام بگذارید
توضیحات محصول

تولیدکنندگان بردهای PCB بردهای مدار چاپی چند لایه را مونتاژ می کنند

جزئیات ضروری

نوع:
PCBA لوازم الکترونیکی مصرفی
محل مبدا:
گوانگدونگ، چین
نوع تامین کننده:
OEM/ODM
ضخامت مس:
18-70 ماهگی
مادهء اصلی::
FR4
ضخامت::
0.4/0.6/0.8/1.0/1.2/1.6/2.0 ..
کوچکترین دیافراگم::
0.2 میلی متر
درمان سطحی::
OSP، قلع، پاشش، آبکاری طلا





















پروژه
ظرفیت پردازش
توضیح جزئیات فرآیند
شماره لایه تولید
1 تا 10 طبقه
با توجه به اسناد طراحی، می توان 1 تا 10 لایه از صفحات سوراخ دار ساخت.
حداکثر اندازه
600x600 میلی متر
اندازه آن برای عبور از دستگاه V-cut زیر بسیار بزرگ است.
حداقل اندازه
7x7 میلی متر
7 میلی متر نیاز به بررسی دارد
تحمل کانتور
± 0.15 میلی متر
تحمل شکل صفحه V-cut 0.15mm
مشخصات ضخامت صفحه
0.4 ~ 3.2 میلی متر
0.4/0.6/0.8/1.0/1.2/1.6/2.0 ..
تحمل ضخامت
± 10%
رسوب مس، مقاومت لحیم کاری، پاشش قلع و سایر فرآیندها بر ضخامت صفحه تأثیر می گذارد.
محدود کردن عرض خط
5mil (0.127mm)
عرض خط تا حد امکان بزرگتر از 6 mil (0.15mm) است.
فاصله خط را محدود کنید
5mil (0.127mm)
فاصله خطوط باید تا حد امکان بیشتر از 6 میلی لیتر (0.15 میلی متر) باشد.
ضخامت مس تمام شده
1 اونس (35 میلی متر)
1 اونس ضخامت فولاد معمولی است که می توان آن را به 20z و 3oz افزایش داد.
حفاری مکانیکی
0.25 ~ 6.3 میلی متر
0.25 حداقل دیافراگم و 6.3 حداکثر دیافراگم است.
تحمل سوراخ
0.075 ± میلی متر
این تلورانس در محدوده مجاز مجاز است.
حداقل کاراکتر
عرض ≥0.15mm/ارتفاع ≥ 0.85mm
شخصیت ها خیلی کوچک هستند که ممکن است منجر به ابهام شود.
فاصله از خط تا شکل
≥12mil (0.3mm)
هنگام گونگ یا V-cut فاصله ایمن را رعایت کنید.
نوع مقاومت جوشکاری
جوهر حساس به نور/جوهر مات
روغن سبز/آبی/سفید/سیاه/قرمز/بنفش
پازل بدون فاصله
اوم
در طول حمل و نقل، ترخیص متوسط ​​0 است.
پازل فاصله دار
1.5 میلی متر
هنگامی که فاصله اتصال کمتر از 1.5 میلی متر باشد، سختی لبه گونگ افزایش می یابد.



مونتاژ PCB برد مدار چاپی انعطاف پذیر 18um-70um OEM 0
