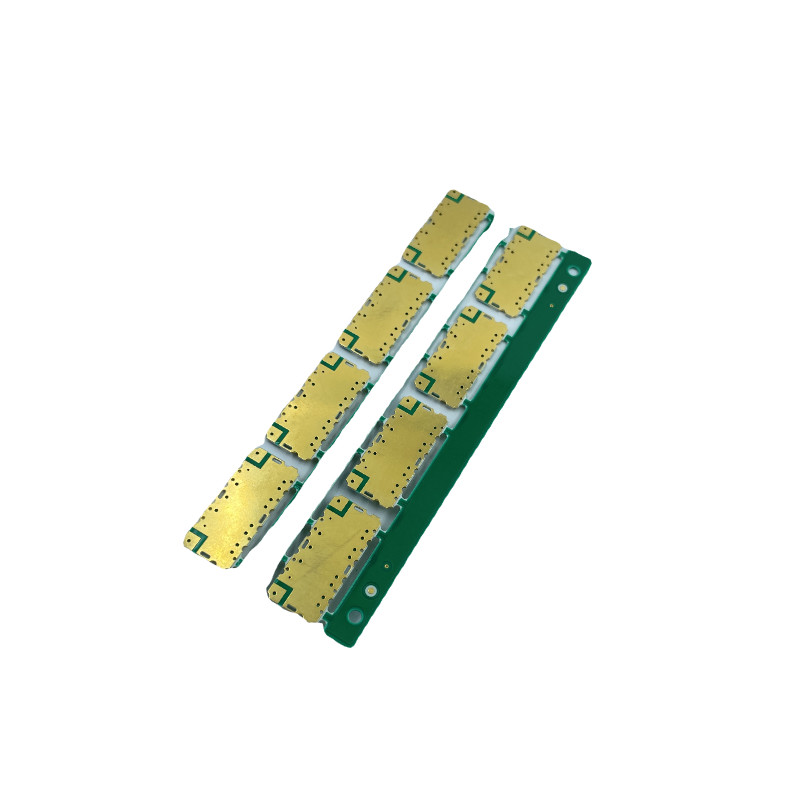

صفحه مدار PCBA زنگ دار، مونتاژ برد مدار چاپی 1 اونس مس ضخامت
| محل منبع | گوانگدونگ، چین |
|---|---|
| نام تجاری | JIETENG |
| گواهی | ISO/TS16949/RoHS/TS16949 |
| شماره مدل | PCBA |
| مقدار حداقل تعداد سفارش | قابل مذاکره |
| قیمت | negotiable |
| جزئیات بسته بندی | بسته بندی خلاء داخلی، کارتن استاندارد بیرونی |
| زمان تحویل | 5-8 روز برای تحویل |
| شرایط پرداخت | قابل مذاکره |
| قابلیت ارائه | 100000 متر مربع / متر مربع در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| مادهء اصلی | FR-4 | ضخامت مس | 1 اونس |
|---|---|---|---|
| حداقل فاصله خطوط | 0.1 میلی متر | ضخامت تخته | 1.6 میلی متر |
| Min. حداقل line width عرض خط | 0.2 میلی متر | تکمیل سطح | ENIG، یا می تواند سفارشی شود |
| برجسته کردن | برد مدار PCBA 1 اونس,برد مدار PCBA 0.1 میلی متر,مونتاژ برد PCB ENIG |
||
توضیحات محصول
ساعت زنگ دار مستقیم کارخانه PCBA طراحی برد مدار بصورت عمده فروشی ترجیحی
| قابلیت استاندارد PCB JINHUA | |||
| مورد | روند | قابلیت تولید | تذکر دهید |
| 1 | تکمیل سطح | HASL، HASL LF، ENIG، آبکاری انگشتان طلا، OSP، Immersion Ag، Sn غوطه ور شدن، جوهر کربن، ماسک جدا شونده، دوشاخه با رزین |
|
| 2 | ضخامت تخته | 0.1 میلی‌متر ~ 8.0 میلی‌متر | |
| 3 | لایه های | 1 تا 32 لیتر | |
| 4 | مواد | نام تجاری: KB، ITEQ، Shengyi، Huazheng، NanYa، CEM، Arlon، Rogers، تفلون، پلی‌مید، پاناسونیک، پایه آلومینیومی، بدون هالوژن، Peters Soldermask، نوار درجه حرارت بالا کاپتون، جوهر Taiyo | |
| TG: کم به زیاد، TG135 تا TG180.CTI: 175 تا 600 | |||
| 5 | اندازه تخته | حداکثر اندازه تخته: 650 x 1200 میلی متر;حداقل اندازه تخته: 3*3 میلی متر | |
| 6 | لایه داخلی | (1) حلقه خط: یک طرفه 4 میل | نسبت تصویر: 10: 1 |
| (2) دقیقه ردیابی وزن در ثانیه برای 1 اونس: 3 میلیون/2.6 میلیون | حداکثر ضخامت مس نهایی: 18/18 اونس | ||
| (3) فاصله سوراخ تا خط یا پد: حداقل 6 میلیون | |||
| 7 | حفاری | (1) دقیقه اندازه سوراخ تمام شده: لیزر 0.1 میلی متر مکانیکی 0.15 میلی متر | |
| (2) تحمل اندازه سوراخ PTH: ± 3 میلی متر، تحمل اندازه سوراخ NPTH: 2 ± میل | تحمل ثبت موقعیت سوراخ: ± 2 میلیون | ||
| (3) اندازه شکاف دقیقه: 0.55 میلی متر | |||
| 8 | لایه خارجی | (1) 1 اونس: 3/3 میل، 2 اونس: 5/5 میل | حداکثر ضخامت مس نهایی: 18/18 اونس |
| 9 | آبکاری | (1) ضخامت مس دیوار سوراخ 1-10 میلی متر | |
| (2) 10:1 | |||
| 10 | ماسک جوشکاری | (1) دقیقه پل للدرمکس 4 میل | حداقل PAD 20 میلیون |
| 11 | ابریشم | رنگ: سفید، سیاه، زرد، قرمز و غیره | شماره سریال، بارکد، کد QR |
| 12 | پروفایل کردن | (1) تحمل طرح: ± 0.1 میلی متر | |
| (2) زاویه V-CUT: 30 درجه و 45 درجه | حداقل عرض V-Cut 75 میلی متر | ||
| (3) عمق: ضخامت تخته≥1.2 میلی متر ضخامت باقی مانده: 1/3; ضخامت تخته ≤1.2 میلی متر، ضخامت باقی مانده 20 میل (0.5 میلی متر) |
حداقل فاصله V-Cut تا مس 0.4 میلی متر | ||
| (4) زاویه / عمق: 20 درجه / 1.8 میلی متر؛ 30 درجه / 1.0 میلی متر؛ 45 درجه / 0.5 میلی متر؛ تحمل: ± 5 درجه / 0.2 ± میلی متر | |||
| 13 | تعظیم و پیچش | 1L≤1.0% 2L≤0.75% چند لایه≤0.75% | |
| 14 | ظرفیت ماهانه | 120000M2 | |
| لایه | چرخش سریع/زمان معمول | تولید انبوه |
| 2 لیتر | 24 ساعت / 4-5 روز | 8-10 روز |
| 4 لیتر | 48 ساعت / 6-7 روز | 10-12 روز |
| 6 لیتر | 72 ساعت / 7-8 روز | 12-14 روز |
| 8 لیتر | 72 ساعت / 8-10 روز | 16-18 روز |
| 10 لیتر | 96 ساعت / 12-14 روز | 18-20 روز |
