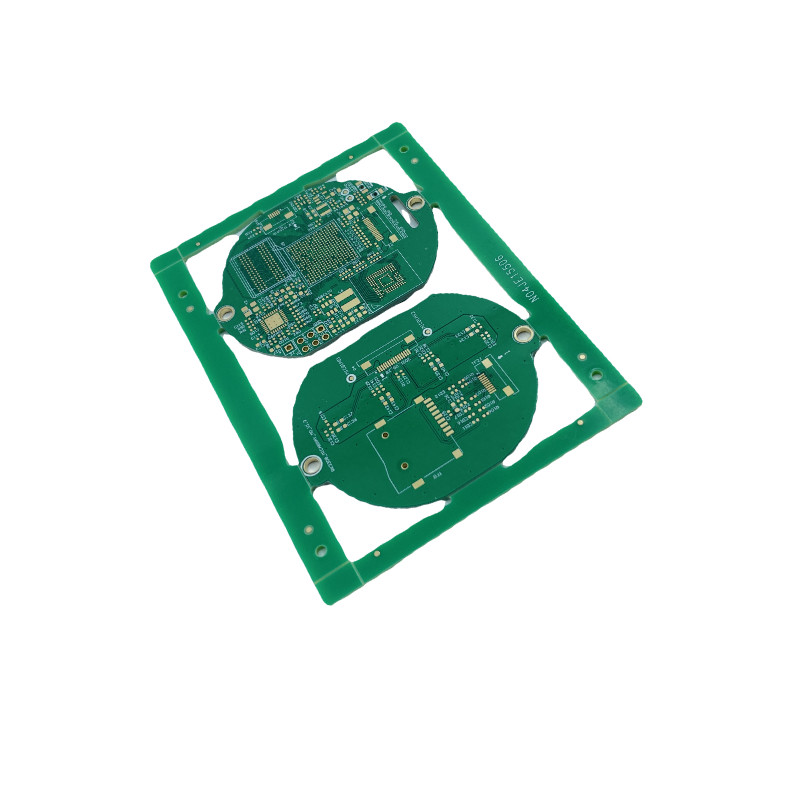

برد مدار چاپی FR4 کپی رمزگشایی تراشه، برد مدار PCBA TS16949
| محل منبع | گوانگدونگ، چین |
|---|---|
| نام تجاری | JIETENG |
| گواهی | ISO/TS16949/RoHS/TS16949 |
| شماره مدل | راجرز FR4 |
| مقدار حداقل تعداد سفارش | قابل مذاکره |
| قیمت | negotiable |
| جزئیات بسته بندی | بسته بندی وکیوم در کارتن های خالی |
| زمان تحویل | تحویل 5-8 روزه |
| شرایط پرداخت | قابل مذاکره |
| قابلیت ارائه | 150000 متر مربع / متر مربع در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تعداد لایه ها | 1--80 لیتر | مادهء اصلی | FR4، High-TG FR4، CEM3 |
|---|---|---|---|
| حداکثر اندازه تخته (میلی متر) | 1200x400mm | ضخامت مس | سفارشی |
| ماسک جوشکاری | سبز، قرمز، قهوه ای، سفید | تکنولوژی بدون سرب | آره |
| برجسته کردن | برد مدار چاپی 80 لیتری FR4,برد PCB 1200x400 میلی متری FR4,برد مدار PCBA TS16949 |
||
توضیحات محصول
برد کپی رمزگشایی تراشه، راه حل توسعه برد مدار تولید PCBA، کپی کل برد با یک تک
جزئیات ضروری
| مورد PCB | ظرفیت تولید |
| تعداد لایه ها | 1--80 لیتر |
| مادهء اصلی | FR4، FR4 با TG بالا، CEM3، آلومینیوم، فرکانس بالا (راجرز، تاکونیک، آرون، PTFE، F4B) |
| ضخامت مواد (میلی متر) | 0.40، 0.60، 0.80، 1.00، 1.20، 1.50، 1.60، 2.0، 2.4، 3.2 |
| حداکثر اندازه تخته (میلی متر) | 1200x400mm |
| تحمل طرح تابلو | ± 0.15 میلی متر |
| ضخامت تخته | 0.4 میلی متر - 3.2 میلی متر |
| تحمل ضخامت | ± 8٪ |
| حداقل خط/فضا | 0.1 میلی متر |
| حلقه حلقوی حداقل | 0.1 میلی متر |
| SMD Pitch | 0.3 میلی متر |
| سوراخ ها | |
| حداقل اندازه سوراخ (مکانیکی) | 0.2 میلی متر |
| حداقل اندازه سوراخ (حفره لیزری) | 0.1 میلی متر |
| ابزار اندازه سوراخ (+/-) | PTH: ± 0.075 میلی متر؛ NPTH: 0.05 ± میلی متر |
| سوراخ موقعیت Tol | ± 0.075 میلی متر |
| آبکاری | |
| HASL/LF HAL | 2.5 میلی متر |
| طلای غوطه وری | Nickel 3-7um Au:1-5u'' |
| پایان سطح | HAL، ENIG، طلای اندود، طلای غوطه‌وری، OSP |
| فلز مس | |
| وزن مس | 0.5--6 اونس |
| رنگ | |
| ماسک جوشکاری | سبز، آبی، سیاه، سفید، زرد، قرمز، سبز مات، مشکی مات، آبی مات |
| صفحه نمایش ابریشم | سفید، سیاه، آبی، زرد |
| فرمت فایل قابل قبول | فایل Gerber,Powerpcb,CAD,AUTOCAD,ORCAD,P-CAD,CAM-350,CAM2000 |
| گواهی | ROSH، ISO9001 |
