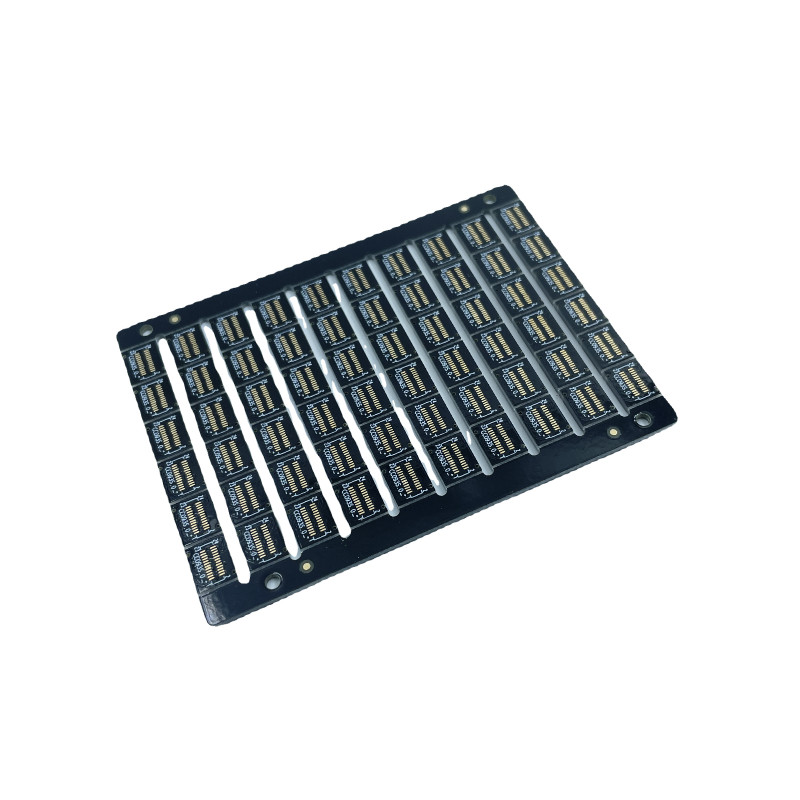

تجهیزات پزشکی HDI سوراخ کور PCB پردازش با دقت بالا
| محل منبع | گوانگدونگ، چین |
|---|---|
| نام تجاری | JIETENG |
| گواهی | ISO/TS16949/RoHS/TS16949 |
| شماره مدل | راجرز |
| مقدار حداقل تعداد سفارش | قابل مذاکره |
| قیمت | negotiable |
| جزئیات بسته بندی | بسته بندی وکیوم در کارتن های خالی |
| زمان تحویل | تحویل 5-8 روزه |
| شرایط پرداخت | قابل مذاکره |
| قابلیت ارائه | 150000 متر مربع / متر مربع در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| رنگ ماسک لحیم کاری | سبز | کاربرد | دستگاه الکترونیکی |
|---|---|---|---|
| سرویس | مونتاژ PCB SMT | رنگ صفحه ابریشم | سفید |
| استفاده | کنترل صنعت | مادهء اصلی | FR4 |
| برجسته کردن | تجهیزات پزشکی PCB سوراخ کور,PCB سوراخ کور HDI,PCBهای فرکانس بالا 1.6 میلی متر |
||
توضیحات محصول
فروش مستقیم کارخانه تجهیزات پزشکی PCB برد سوراخ کور HDI پردازش PCB با دقت بالا
با دپارتمان های حرفه ای ما، می توانیم ارائه دهیم:
- طراحی PCB
- PCB سازنده: Pفایل CB یا فایل Gerber مورد نیاز است
- مونتاژ PCB PCBA SMD SMT:لیست Bom مورد نیاز است
- طراحی الکترونیکی
- مهندسی معکوس - کپی PCB، PCB Clone، IC Decode
- تامین قطعات
- تست محصول نهایی PCB PCB
- تولید انبوه
- ساخت قرارداد تولید
- NDA - توافقنامه عدم افشا
جزئیات ضروری
| مورد | مشخصات | |
| 1 | تعداد لایه | 1-80 لایه (استاندارد) |
| 2 | مواد | FR4، آلومینیوم، FPC |
| 3 | پایان سطح | HASL (LF)، آبکاری طلا، Enig، طلای غوطه‌وری،قلع غوطه وری، OSP |
| 4 | ضخامت تخته پایان | 0.2mm-6.00mm (8mil-126mil) |
| 5 | ضخامت مس | 1/2 اونس در دقیقه؛ حداکثر 12 اونس |
| 6 | ماسک جوشکاری | سبز/سیاه/سفید/قرمز/آبی/زرد |
| 7 | حداقل ردیابی عرض و فاصله خطوط | 0.075mm/0.1mm (3mil/4mil) |
| 8 | حداقل قطر سوراخ برای حفاری CNC | 0.1 میلی متر (4 میل) |
| 9 | حداقل قطر سوراخ برای پانچ کردن | 0.9 میلی متر (35 میل) |
| 10 | بزرگترین اندازه پنل | 610mm*508mm |
| 11 | موقعیت سوراخ | حفاری CNC +/-0.075mm (3mil). |
| 12 | عرض هادی (W) | 0.05 میلی متر (2 میل) یا +/-20٪ از آثار هنری اصلی |
| 13 | قطر سوراخ (H) | PTH L: +/-0.075mm(3mil); غیر PTH L:+/-0.05mm(2mil) |
| 14 | تحمل طرح کلی | مسیریابی CNC 0.125mm (5mil);+/-0.15mm (6mil) با پانچ |
| 15 | پیچ و تاب و پیچش | 0.70٪ |
| 16 | مقاومت عایق | 10 کوم-20 موهم |
| 17 | رسانایی | <50 اهم |
| 18 | ولتاژ تست | 10-300 ولت |
| 19 | اندازه پنل | 110×100 میلی‌متر (دقیقه)؛ 660×600 میلی‌متر (حداکثر) |
| 20 | ثبت نام اشتباه لایه لایه | 4 لایه: حداکثر 0.15 میلی متر (6 میلی متر)؛ 6 لایه: حداکثر 0.25 میلی متر (10 میلی متر) |
| 21 | حداقل فاصله بین لبه سوراخ تا الگوی مداراز یک لایه داخلی | 0.25 میلی متر (10 میل) |
| 22 | حداقل فاصله بین اولین برد تا مدارالگواز یک لایه داخلی | 0.25 میلی متر (10 میل) |
| 23 | تحمل ضخامت تخته | 4 لایه: +/-0.13mm (5mil)؛ 6 لایه:+/-0.15mm (6mil) |
| 24 | کنترل امپدانس | +/-10٪ |
| 25 | امپدانس متفاوت | +-/10% |
