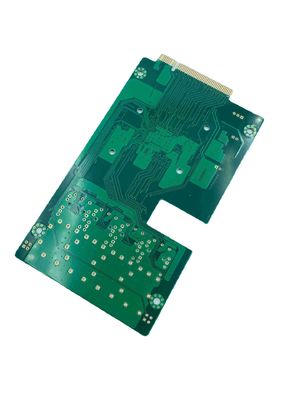

نمونه اولیه برد PCB امپدانس طلایی غوطه ور 8 لایه FR4 S1150G

برد امپدانس طلایی 8 لایه نمونه اولیه برد PCB FR4 S1150G

برد مدار PCB 8 لایه

قابلیت ضخامت PCB: ضخامت PCB می تواند از 0.2 تا 4.0 میلی متر باشد.با این حال، تخته های نازک تر از 0.2 میلی متر یا ضخامت بیشتر از 4 میلی متر نیاز به بررسی دارند.اگر ضخامت برد 0.6 میلی متر یا کمتر باشد، PCB نمی تواند سطح HASL داشته باشد.

ضخامت مس: حداقل ضخامت لایه های مس پایه داخلی و خارجی می تواند به 0.3/0.5oz برسد، حداکثر ضخامت می تواند به 3 اونس و سطح پیشرفته می تواند به 4-6 اونس برسد.

تحمل خم و پیچ: PCB دارای تحمل خم و پیچش 0.075٪ است.

حداقل اندازه سوراخ: حداقل اندازه سوراخ PCB می تواند 0.15 میلی متر باشد، اما تخته هایی با سوراخ های کوچکتر از 0.15 میلی متر باید بررسی شوند.

حداقل ظرفیت حفاری HDI: حداقل اندازه حفاری PCB 0.08-0.10 میلی متر است.

قابلیت ردیابی/ترخیص PCB: قابلیت ردیابی/ترخیص مدار چاپی تا 3 میل (0.075 میلی متر).

روش PCB Outline: PCB Outline می تواند از مسیریابی، V-CUT یا پانچ استفاده کند.

قابلیت ضخامت ماسک لحیم کاری: PCB ها می توانند دارای ضخامت ماسک لحیم کاری استاندارد 15-20 میلی متر یا ضخامت ممتاز 35 میلی متر باشند.

حداقل قابلیت عرض پل ماسک لحیم کاری: حداقل قابلیت عرض پل ماسک لحیم کاری 4 میلیون برای رنگ سبز و 4.8 میلیون برای سایر رنگ ها می باشد.

توانایی پر کردن ماسک لحیم کاری: PCB می تواند سوراخ های پرکننده ماسک لحیم کاری با قطر 0.1-0.5 میلی متر داشته باشد.

رنگ ماسک لحیم کاری: ماسک لحیم کاری می تواند سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید یا رنگ های دیگر باشد.

چاپ صفحه ابریشم PCB: چاپ صفحه ابریشم PCB می تواند سفید، سیاه باشد یا رنگ های دیگر را می توان با توجه به شرایط انتخاب کرد.

Shenzhen Jieteng Circuit Co., Ltd.

متخصص در تولید انواع برد مدار مدار چاپی
