FR4 TG180 چند لایه مدار چاپی فرآیند غوطه وری طلا
| محل منبع | چین |
|---|---|
| نام تجاری | JIETENG |
| گواهی | ISO/TS16949/RoHS/TS16949 |
| شماره مدل | FR4 |
| مقدار حداقل تعداد سفارش | قابل مذاکره |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن خالی، بسته بندی شده در خلاء |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | قابل مذاکره |
| قابلیت ارائه | 150000 متر مربع در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| مادهء اصلی | FR-4 | ماسک جوشکاری | مشکی سبز آبی |
|---|---|---|---|
| مواد | Hight TG | رنگ | سبز |
| قابلیت اتصال vias | 0.2-0.8 میلی متر | نیازمندی های ویژه | مس پر شد و پشته‌آپ عرضه شد |
| برجسته کردن | برد مدار چاپی چند لایه TG180,برد مدار چاپی چند لایه سبز,مونتاژ برد مدار چاپی FR4 |
||
توضیحات محصول

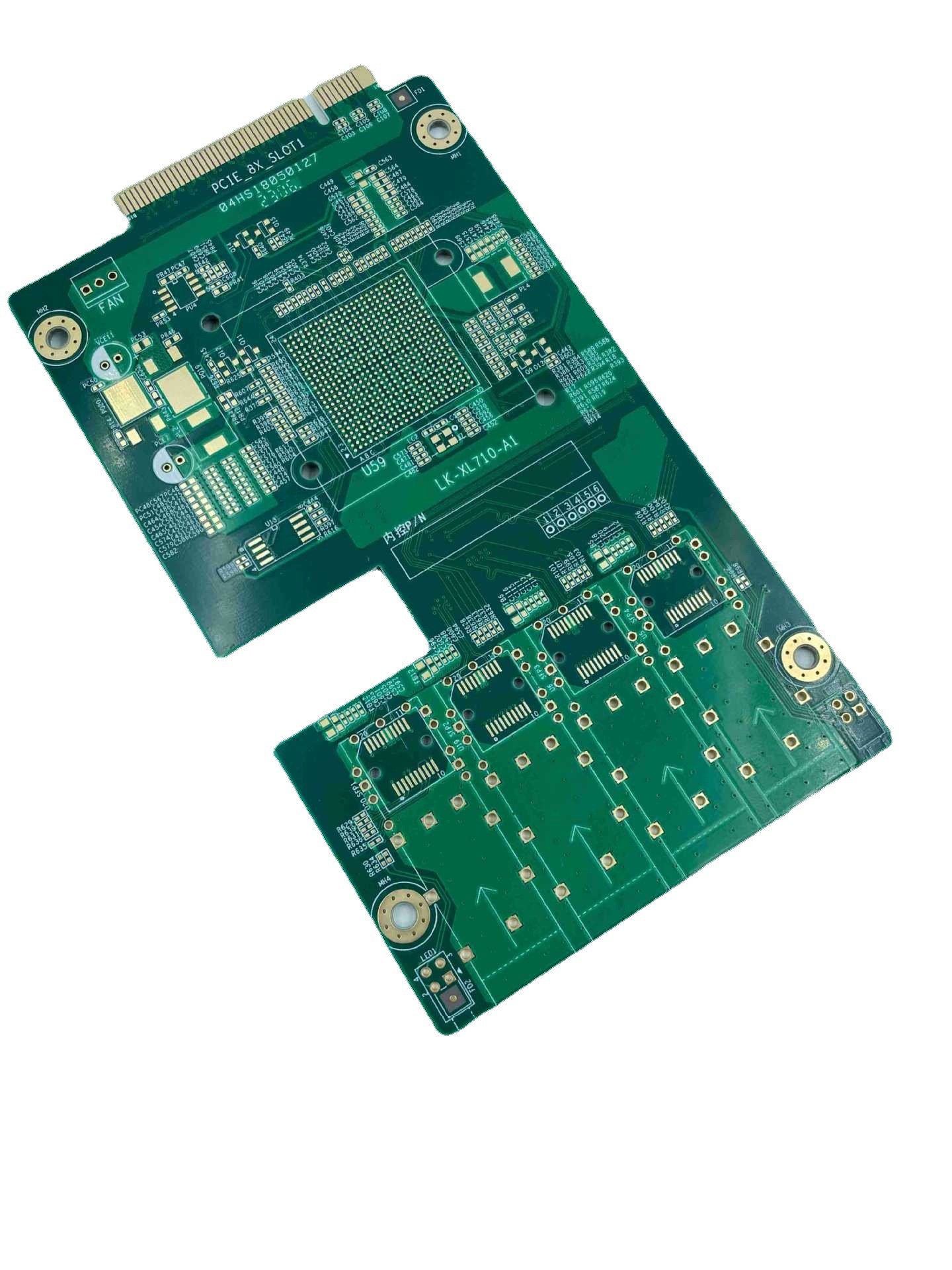

فرآیند غوطه وری طلایی برد مدار چاپی چند لایه FR4 TG180
FR4 TG180 نوع خاصی از مواد بستر مورد استفاده در ساخت بردهای مدار چاپی (PCB) است.دارای دمای انتقال شیشه ای (Tg) 180 درجه سانتیگراد است که نشان می دهد می تواند در حین کار بدون از دست دادن خواص مکانیکی یا الکتریکی خود در برابر دماهای بالا مقاومت کند.PCB چند لایه ساخته شده با مواد FR4 TG180 به PCB با بیش از دو لایه، معمولاً 4 تا 16 لایه یا بیشتر اشاره دارد.ویژگی ها و مشخصات دقیق PCB چند لایه FR4 TG180 به سازنده بستگی دارد، اما برخی از ویژگی های رایج ممکن است شامل موارد زیر باشد:
تعداد چند لایه: PCBهای چند لایه FR4 TG180 معمولاً دارای لایه‌های بیشتری نسبت به PCBهای تک لایه یا دو لایه هستند که کارایی و پیچیدگی را اضافه می‌کند.
مقاومت در برابر حرارت بالا: مواد FR4 TG180 مقاومت حرارتی بالایی دارد و برای کاربردهای دمای بالا مناسب است.
کنترل امپدانس محکم تر: PCB های چند لایه FR4 TG180 می توانند کنترل امپدانس محکم تری داشته باشند، که به ویژه برای کاربردهای دیجیتال و RF با سرعت بالا مهم است.
عملکرد فرکانس بالا: مواد FR4 TG180 عملکرد فرکانس بالا خوبی دارد و برای مواردی که نیاز به انتقال سیگنال با سرعت بالا دارند مناسب است.
اندازه‌های کوچک‌تر: PCBهای چند لایه FR4 TG180 می‌توانند از طریق اندازه‌های کوچک‌تر استفاده کنند، تراکم را افزایش داده و تداخل سیگنال را کاهش می‌دهند.
به طور کلی، PCB چند لایه FR4 TG180 یک PCB با کارایی بالا است که برای طیف وسیعی از کاربردها مناسب است که در آن دمای بالا، انتقال سیگنال با سرعت بالا و کنترل امپدانس مهم هستند.
| لایه PCB | برد مدار چاپی چند لایه (12 لیتر) |
| سطح PCB تمام شده است | طلای غوطه‌وری 2u" (0.05 - 0.1 میکرومتر طلا بیش از 3 - 5 میکرومتر نیکل.) و انگشت طلا |
| نیاز به مواد PCB | FR4، TG180 |
| ضخامت PCB به پایان رسید | 2.2 میلی متر تمام شده، +/-10٪ |
| کوچکترین اندازه سوراخ | 0.20 میلی متر |
| مقاومت لحیم کاری PCB | 2 طرف، آبی |
| رنگ صفحه ابریشمی PCB | 2 طرف سفید |
| وزن مس لایه بیرونی | 1 اونس (35 میکرومتر) وزن مس تمام شده |
| وزن مس لایه داخلی | 1/2 اونس (18 میکرومتر) وزن پایه |
| نیازمندی های ویژه | مس پر شد و پشته‌آپ عرضه شد |
