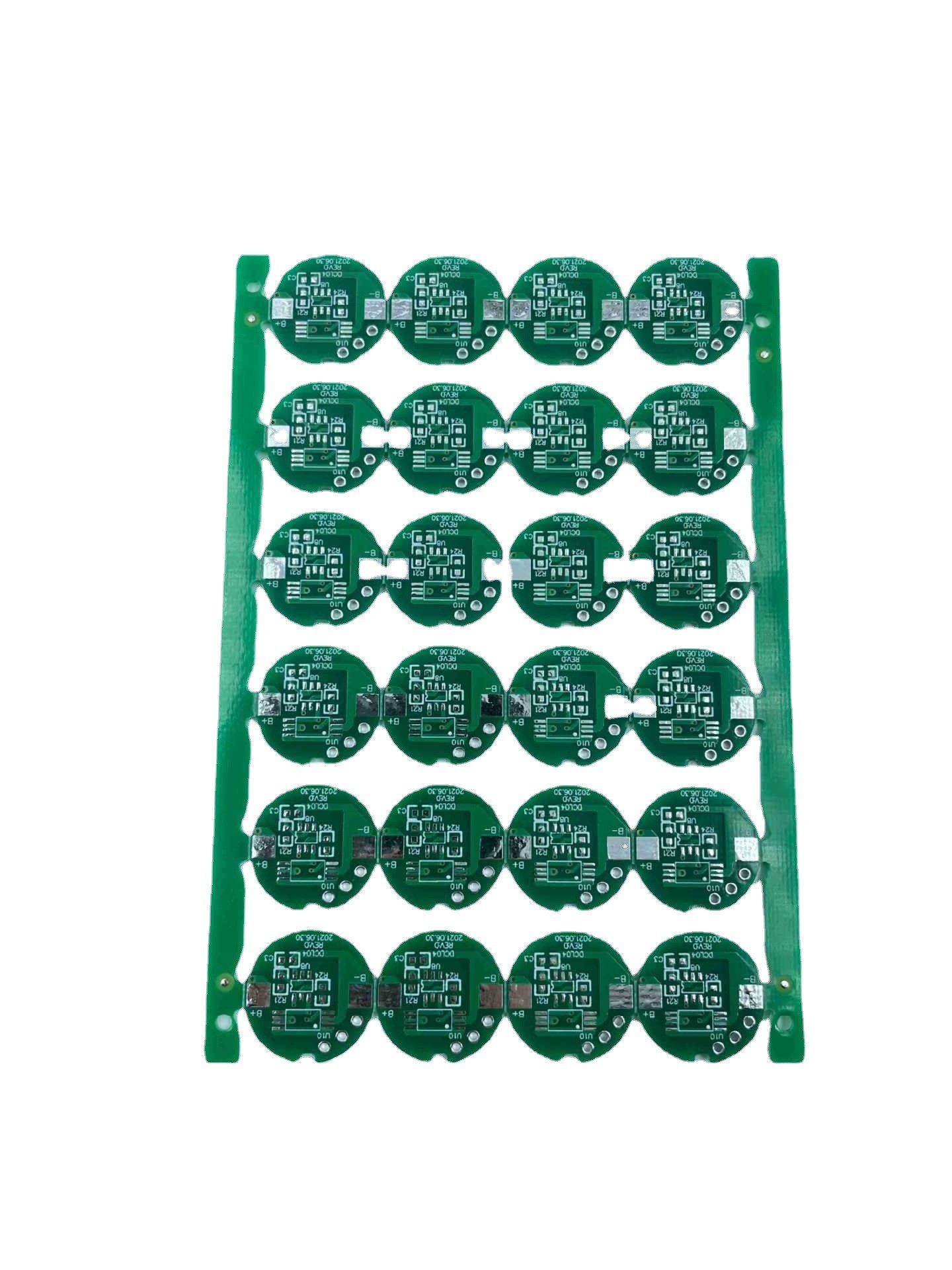

تخته مدار مدار چاپی چند لایه cem-3 FR4 HASL سطح تکمیل
| محل منبع | گوانگدونگ، چین |
|---|---|
| نام تجاری | JIETENG |
| گواهی | ISO/TS16949/RoHS/TS16949 |
| شماره مدل | PCBA |
| مقدار حداقل تعداد سفارش | قابل مذاکره |
| قیمت | negotiable |
| جزئیات بسته بندی | بسته بندی خلاء داخلی، کارتن استاندارد بیرونی |
| زمان تحویل | 5-8 روز برای تحویل |
| شرایط پرداخت | قابل مذاکره |
| قابلیت ارائه | 150000 متر مربع / متر مربع در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| ضخامت تخته | 0.2-6.0 میلی متر | Min. حداقل line width عرض خط | 0.1 0 میلی متر |
|---|---|---|---|
| ضخامت مس | 1/2 اونس حداقل | مادهء اصلی | FR-4/آلومینیوم/سرامیک/Cem-3 |
| حداقل فاصله خطوط | 0.003" | نوع تخته | صلب، انعطاف پذیر، صلب انعطاف پذیر |
| برجسته کردن | برد مدار PCB چند لایه 0.003 اینچ,برد مدار مدار چاپی چند لایه Cem-3,ساخت PCB چند لایه HASL |
||
توضیحات محصول
FR4 PCB مدار مدار چاپی چند لایه سازنده PCB
جزئیات ضروری
| مشخصات فنی برای PCB | |
| تعداد لایه | 1،2،4 یا 6، تا 32 لایه |
| شکل تخته | مستطیلی، گرد، شکاف، برش، پیچیده، نامنظم |
| نوع تخته | صلب، انعطاف پذیر، صلب انعطاف پذیر |
| مواد تخته | اپوکسی شیشه ای FR-4، Tg بالا FR-4، سازگار با Rohs، آلومینیوم، راجرز و غیره. |
| برش تخته | برشی، V-score، Tab-routed |
| ضخامت تخته | 0.2-4.0mm، Flex 0.01-0.25mm |
| وزن مس | 1.0، 1.5، 2.0 اونس |
| ماسک جوشکاری | LPI سبز دو طرفه، از قرمز، سفید، زرد، آبی، سیاه نیز پشتیبانی می کند |
| سیلک اسکرین | دو طرفه یا یک طرفه در رنگ های سفید، زرد، سیاه یا نگاتیو |
| حداقل عرض خط صفحه نمایش ابریشم | 0.006 اینچ یا 0.15 میلی متر |
| حداکثر ابعاد تخته | 20 اینچ * 20 اینچ یا 500 میلی متر * 500 میلی متر |
| حداقل ردیابی / شکاف | 0.10 میلی متر یا 4 میل |
| حداقل قطر سوراخ مته | 0.01 اینچ، 0.25 میلی متر یا 10 میل |
| پایان سطح | HASL، نیکل، طلای غوطه ور، قلع غوطه ور، نقره غوطه ور، OSP، و غیره. |
| تحمل ضخامت تخته | ± 10% |
| تحمل وزن مس | ± 0.25 اونس |
| حداقل عرض اسلات | 0.12 اینچ، 3.0 میلی متر یا 120 میل |
| عمق امتیاز V | 20-25٪ ضخامت تخته |
| فرمت فایل طراحی | Gerber RS-274,274D، Eagle و DXF، DWG اتوکد |
