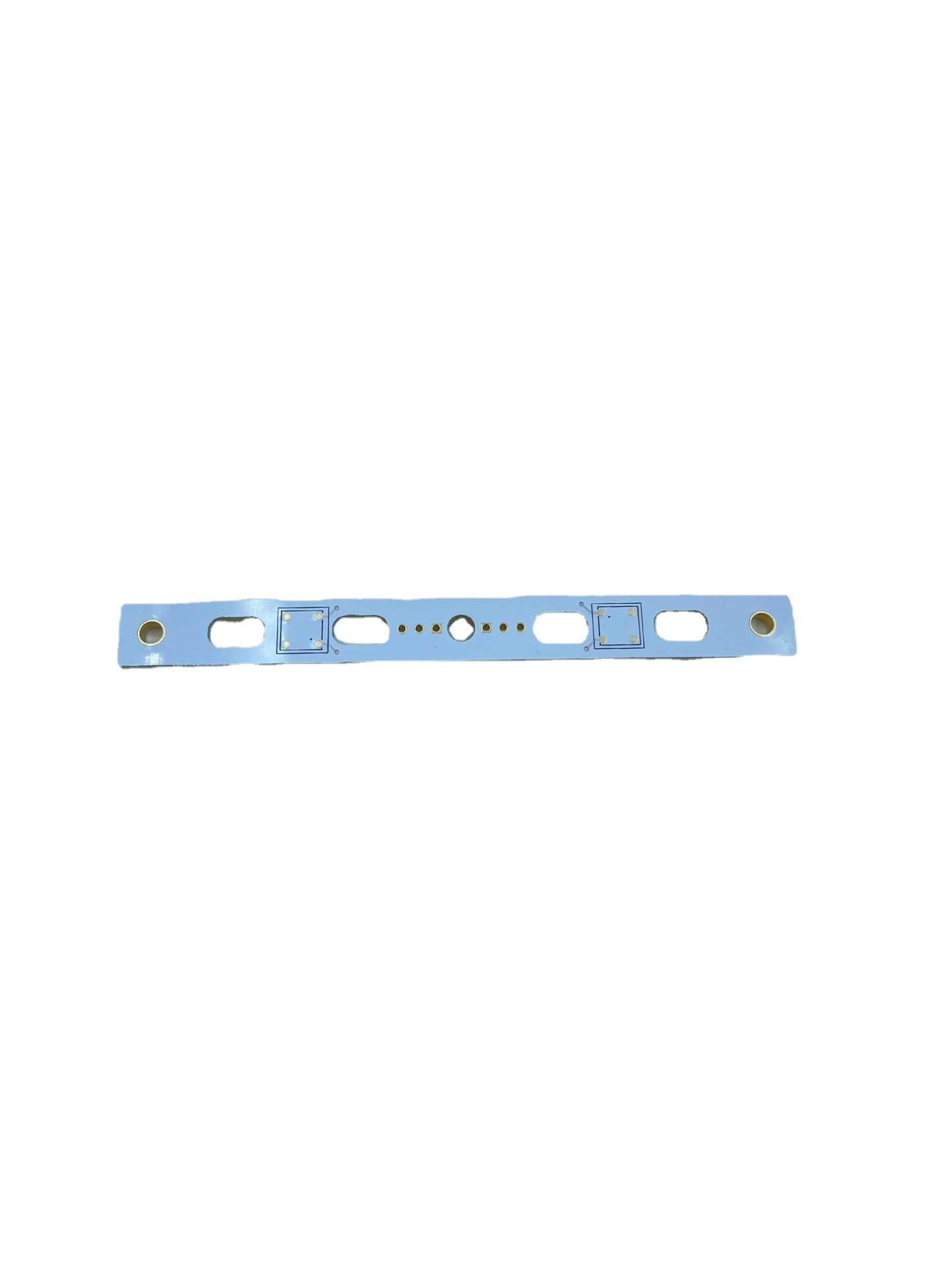

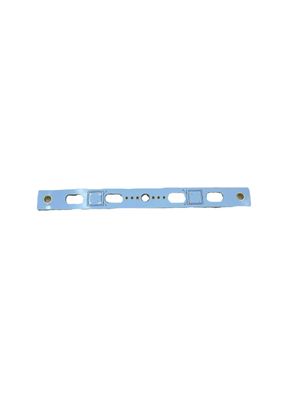

Rogers 5880 Multilayer Printed Circuit Processing Immersion Board Gold
| محل منبع | چین |
|---|---|
| نام تجاری | JIETENG |
| گواهی | ISO/TS16949/RoHS/TS16949 |
| شماره مدل | FR4 |
| مقدار حداقل تعداد سفارش | قابل مذاکره |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن خالی، بسته بندی شده در خلاء |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | قابل مذاکره |
| قابلیت ارائه | 150000 متر مربع در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| مادهء اصلی | راگرس 5880 | ضخامت مس | 1/2OZ 1OZ 2OZ 3OZ |
|---|---|---|---|
| ضخامت تخته | 1.2 میلی متر | Min. حداقل Hole Size اندازه سوراخ | 0.25 میلی متر |
| Min. حداقل Line Width عرض خط | 3 میلیون | پایان سطح | HAL، ENIG، طلای اندود، طلای غوطه‌وری، OSP |
| برجسته کردن | برد مدار چاپی چند لایه 3OZ,برد مدار چاپی چند لایه OSP,سرویس مونتاژ SMT Rogers 5880 |
||
توضیحات محصول
پردازش برد طلایی غوطه ور شدن برد مدار چاپی چند لایه Rogers 5880
Rogers 5880 یک ماده بستر با فرکانس بالا است که معمولاً در ساخت بردهای مدار چاپی (PCB) برای کاربردهای با کارایی بالا استفاده می شود.دارای ثابت دی الکتریک و مماس تلفات پایین است که آن را برای استفاده در مدارهای دیجیتال پرسرعت و RF ایده آل می کند.
یک PCB چند لایه ساخته شده با مواد Rogers 5880 دارای چندین لایه از مواد بستر و آثار مس است.PCB های چند لایه در برنامه هایی استفاده می شوند که به مدارهای پیچیده تری نیاز دارند و می توانند عملکرد را افزایش داده و اندازه را در مقایسه با PCB های تک لایه یا دو لایه کاهش دهند.
طلای غوطه وری یک عملیات سطحی است که برای آثار مسی و پدهای روی سطح PCB اعمال می شود.محافظت خوبی در برابر اکسیداسیون و سایر اشکال خوردگی فراهم می کند و اغلب در برنامه های کاربردی با قابلیت اطمینان بالا استفاده می شود.
| مورد PCB | ظرفیت تولید |
| تعداد لایه ها | 1--80 لیتر |
| مادهء اصلی | FR4، FR4 با TG بالا، CEM3، آلومینیوم، فرکانس بالا (راجرز، تاکونیک، آرون، PTFE، F4B) |
| ضخامت مواد (میلی متر) | 0.40، 0.60، 0.80، 1.00، 1.20، 1.50، 1.60، 2.0، 2.4، 3.2 |
| حداکثر اندازه تخته (میلی متر) | 1200x400mm |
| تحمل طرح تابلو | ± 0.15 میلی متر |
| ضخامت تخته | 0.4 میلی متر - 3.2 میلی متر |
| تحمل ضخامت | ± 8٪ |
| حداقل خط/فضا | 0.1 میلی متر |
| حلقه حلقوی حداقل | 0.1 میلی متر |
| SMD Pitch | 0.3 میلی متر |
| سوراخ ها | |
| حداقل اندازه سوراخ (مکانیکی) | 0.2 میلی متر |
| حداقل اندازه سوراخ (حفره لیزری) | 0.1 میلی متر |
| ابزار اندازه سوراخ (+/-) | PTH: ± 0.075 میلی متر؛ NPTH: 0.05 ± میلی متر |
| سوراخ موقعیت Tol | ± 0.075 میلی متر |
| آبکاری | |
| HASL/LF HAL | 2.5 میلی متر |
| طلای غوطه وری | Nickel 3-7um Au:1-5u'' |
| پایان سطح | HAL، ENIG، طلای اندود، طلای غوطه‌وری، OSP |
| وزن مس | 0.5--6 اونس |
Shenzhen Jieteng Circuit Co., Ltd.
این کارخانه متخصص در تولید بردهای مدار PCB است که می تواند بردهای مدار، پردازش و خدمات OEM را توسعه و طراحی کند.
