سطح HASL 4.0mm PCB چند لایه FR4 TG170 Immersion Gold 3u
| محل منبع | چین |
|---|---|
| نام تجاری | JIETENG |
| گواهی | ISO/TS16949/RoHS/TS16949 |
| شماره مدل | FR4 |
| مقدار حداقل تعداد سفارش | قابل مذاکره |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن خالی، بسته بندی شده در خلاء |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | قابل مذاکره |
| قابلیت ارائه | 150000 متر مربع در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تکمیل سطح | HASL | ضخامت مس | 2 اونس |
|---|---|---|---|
| ماسک جوشکاری | مشکی سبز آبی | مادهء اصلی | FR4 |
| ضخامت تخته | 1.6 | ابریشم | سفید |
| برجسته کردن | PCB چند لایه تکمیل کننده سطح HASL,PCB چند لایه FR4 TG170,سرویس مونتاژ 3u SMT |
||
توضیحات محصول

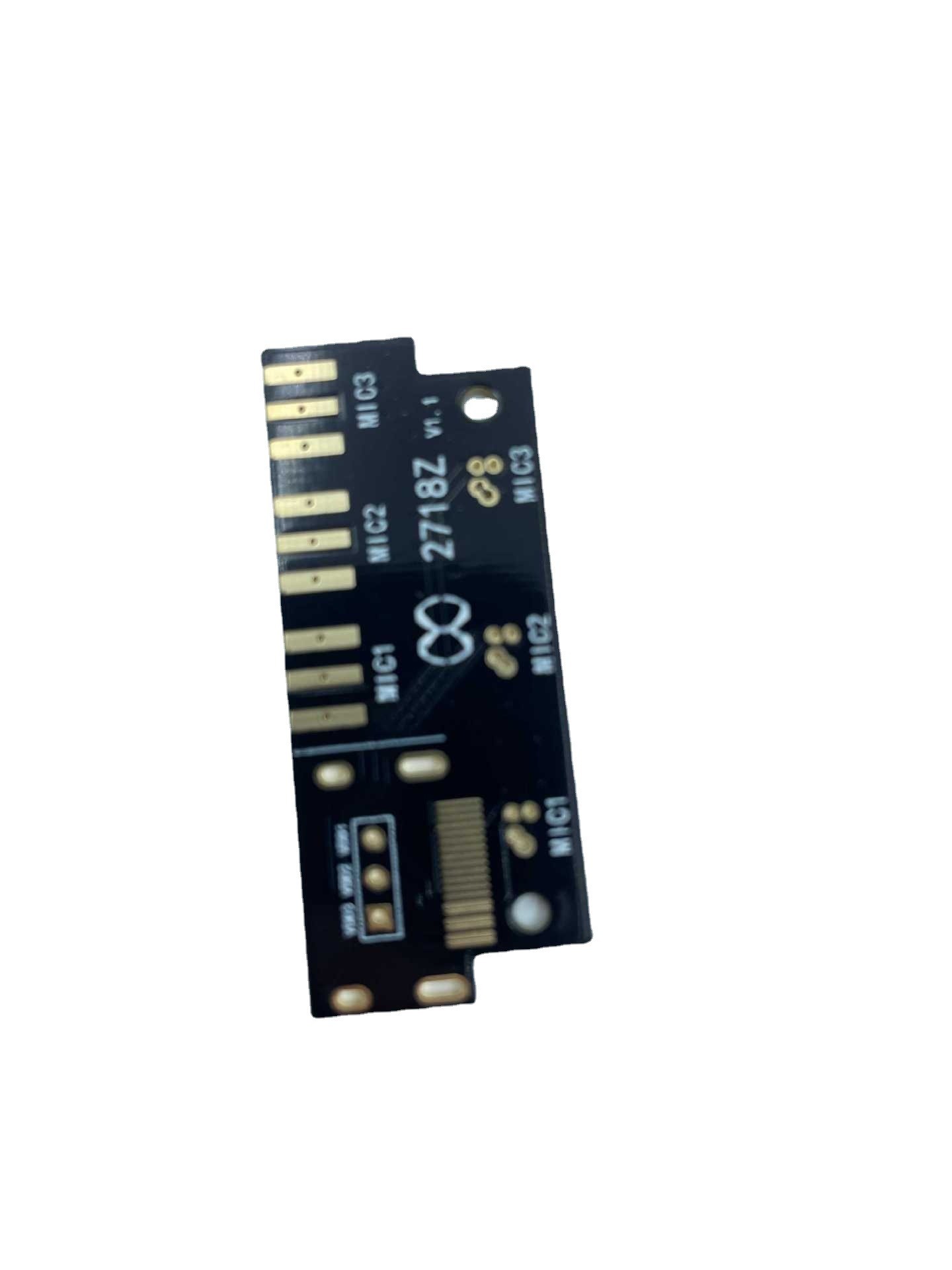

4.0 میلی متر PCB چند لایه FR4 TG170 Immersion Gold 3u
برد مدار چاپی چند لایه 4.0 میلی متری (PCB) به PCB اطلاق می شود که ضخامت آن 4.0 میلی متر است و از لایه های متعددی از مواد بستر و آثار مس تشکیل شده است.PCB های چندلایه در برنامه هایی استفاده می شوند که مدارهای پیچیده تری مورد نیاز است و در مقایسه با PCB های تک لایه یا دولایه امکان افزایش عملکرد و کاهش اندازه را فراهم می کنند.
FR4 TG170 نوعی ماده زیرلایه است که معمولاً در ساخت PCB استفاده می شود.دارای دمای انتقال شیشه ای (Tg) 170 درجه سانتیگراد است که نشان می دهد می تواند در حین کار بدون از دست دادن خواص مکانیکی یا الکتریکی خود در برابر دماهای بالا مقاومت کند.این امر آن را برای استفاده در کاربردهای با دمای بالا مناسب می کند.
طلای غوطه‌وری نوعی پوشش سطحی است که روی ردپاها و لنت‌های مسی روی سطح PCB اعمال می‌شود.محافظت خوبی در برابر اکسیداسیون و سایر اشکال خوردگی فراهم می کند و معمولاً در برنامه های کاربردی با قابلیت اطمینان بالا استفاده می شود.
3u به ضخامت لایه طلا در سطح طلای غوطه ور اشاره دارد.سطح 3u به این معنی است که ضخامت لایه طلای غوطه وری 3 میکرون است که ضخامت استاندارد برای بسیاری از روکش های طلای غوطه وری است.
به طور کلی، یک PCB چند لایه 4.0 میلی متری ساخته شده با مواد FR4 TG170 و روکش سطح طلایی غوطه ور با ضخامت 3u یک PCB با کارایی بالا مناسب برای طیف وسیعی از کاربردها، از جمله کاربردهای با دمای بالا و قابلیت اطمینان بالا است.قابلیت ها و مشخصات خاص PCB به سازنده و الزامات خاص برنامه بستگی دارد.
| لایه | 1 تا 80 لایه |
| مواد | FR4، CEM1، CEM3، Hight TG، Rogers، F4B، Taconic، FR1، FR2، 94V0، آلومینیوم |
| شکل تخته | مستطیل، گرد، شکاف، برش، پیچیده نامنظم |
| برش تخته | برشی، V-Score، Tab-Routed، Counter Sunk |
| ضخامت تخته | 0.2 ~ 8.0 میلی متر، فلکس 0.1-0.25 میلی متر |
| وزن مس | 0.5oZ ~ 12oZ |
| ماسک جوشکاری | LPI سبز دو طرفه، قرمز، سفید، زرد، آبی، سیاه، بنفش و غیره. ماسک لحیم کاری |
| صفحه نمایش ابریشم | دو طرفه یا یک طرفه در رنگ های سفید، زرد، سیاه و غیره |
| حداقل عرض/فضای خط | 0.08mm/3mil |
| حداکثر ابعاد تخته | 25.6 اینچ * 43.3 اینچ یا 650 میلی متر * 1100 میلی متر |
| حداقل قطر سوراخ مته | 0.1 میلی متر |
| حداقل قطر سوراخ مته لیزری | 0.075 میلی متر |
| پرداخت سطح | HASL |
Shenzhen Jieteng Circuit Co., Ltd. یک کارخانه متخصص در تولید برد مدار چاپی است.این شرکت که در شنژن چین واقع شده است، طیف وسیعی از PCBها از جمله PCBهای یک طرفه، دو طرفه و چند لایه را تولید می کند.
Shenzhen Jieteng Circuit Co., Ltd. اهمیت زیادی به خدمات مشتری می دهد.شرکت ما از نزدیک با مشتریان برای ارائه راه حل ها و پشتیبانی فردی در کل فرآیند تولید PCB از طراحی تا تحویل کار می کند.
Shenzhen Jieteng Circuit Co., Ltd. یک تولید کننده معتبر PCB با تمرکز قوی بر کیفیت و خدمات مشتری است.تخصص ما در تولید PCB و تعهد به رضایت مشتری، ما را به شریکی قابل اعتماد برای مشاغلی تبدیل می کند که به PCB با کیفیت بالا نیاز دارند.
