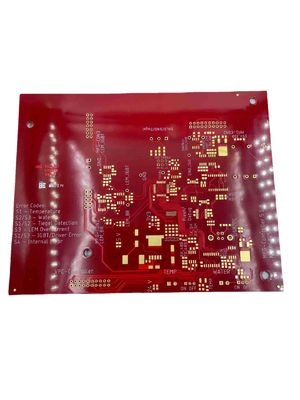

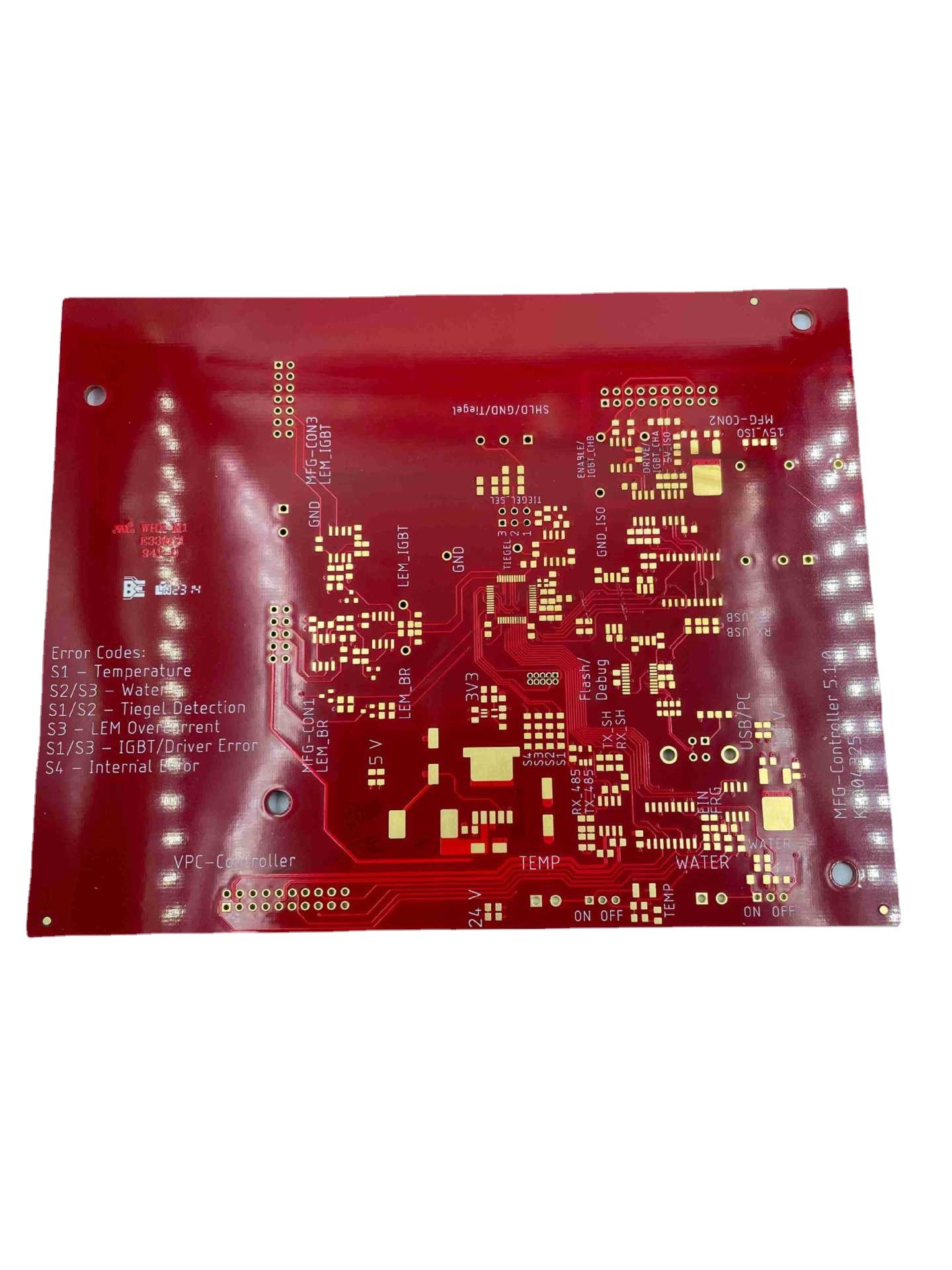

ماسک لحیم قرمز تخته مدار مدار چاپی FR4 4 لایه به ضخامت 2.4 میلی متر

ماسک لحیم قرمز تخته مدار مدار چاپی FR4 برد 2.4 میلی متر ضخامت برد 4 لایه

حداکثر تعداد لایه های مجاز 60 است و هر سفارشی که بیش از 20 لایه باشد نیاز به بررسی اضافی دارد.
حداکثر اندازه برای یک پانل تمام شده 740 در 500 میلی متر است، اما اگر هر یک از اضلاع پانل بزرگتر از 600 میلی متر باشد، تخته باید بررسی شود.
کوچکترین اندازه برای یک پانل تمام شده 5 در 5 میلی متر است.
مواد PCB موجود برای استفاده عبارتند از PI + FR4، FR4، Rogers و اچ.
قابلیت ضخامت PCB بین 0.2 تا 4.0 میلی متر است.اگر ضخامت کمتر از 0.2 میلی متر یا بیشتر از 4 میلی متر باشد، نیاز به بررسی دارد.علاوه بر این، تخته هایی با ضخامت 0.6 میلی متر یا کمتر نمی توانند سطح اسپری قلع داشته باشند.
ضخامت مس برای لایه های پایه داخلی و خارجی می تواند از 0.3/0.5oz تا 3 اونس باشد، با پیشروی 4-6oz.
تلورانس مجاز برای کمان و پیچش 0.075 درصد است.
حداقل اندازه دیافراگم 0.15 میلی متر است و هر دیافراگم کوچکتر از این اندازه به تخته دوبل نیاز دارد.
حداقل ظرفیت حفاری HDI بین 0.08 تا 0.10 میلی متر است.
قابلیت ردیابی / پاکسازی PCB 3mil یا 0.075 میلی متر است.
روش‌های موجود برای شکل‌های PCB شامل Router، V-CUT و Punching هستند.
قابلیت ضخامت ماسک لحیم کاری از 15 تا 20 میلی متر استاندارد تا 35 میلی متر پیشرفته است.
حداقل قابلیت عرض پل ماسک لحیم کاری بسته به رنگ متفاوت است، سبز حداقل 4 میل و سایر رنگ ها به حداقل 4.8 میل نیاز دارند.
ظرفیت پر کردن ماسک لحیم کاری بین 0.1 تا 0.5 میلی متر است.
رنگ های ماسک لحیم موجود شامل سبز، سبز مات، آبی، آبی مات، مشکی، مشکی مات، زرد، قرمز و سفید می باشد.
رنگ های صفحه ابریشمی PCB شامل سفید، سیاه و سفید است و می تواند بر اساس نیاز شما سفارشی شود.
ضخامت ماسک strippable از 500 تا 1000 میکرومتر متغیر است.
ظرفیت فیلم اکسید OSP از 0.2 تا 0.5 میکرومتر متغیر است.

Shenzhen Jieteng Circuit Co., Ltd. به ارائه PCBهای با کیفیت بالا از طریق استفاده از تجهیزات و فناوری پیشرفته تولید اختصاص دارد.تیم مجرب این شرکت متشکل از مهندسان و تکنسین ها از نزدیک با مشتریان کار می کنند تا اطمینان حاصل کنند که PCB های آنها نیازهای خاص آنها را برآورده می کند.

این شرکت علاوه بر تعهد به کیفیت، اهمیت زیادی به خدمات مشتری می دهد.Jieteng Circuit Co., Ltd. از نزدیک با مشتریان خود برای ارائه راه حل های شخصی و پشتیبانی در کل فرآیند تولید PCB، از طراحی تا تحویل، همکاری می کند.

به طور کلی، Shenzhen Jieteng Circuit Co., Ltd. یک تولید کننده PCB معتبر و قابل اعتماد با تمرکز قوی بر کیفیت، نوآوری و خدمات مشتری است.تخصص این شرکت در تولید PCB و تعهد به جلب رضایت مشتری، آن را به یک شریک قابل اعتماد برای مشاغل و سازمان هایی تبدیل می کند که به PCB با کیفیت بالا نیاز دارند.
