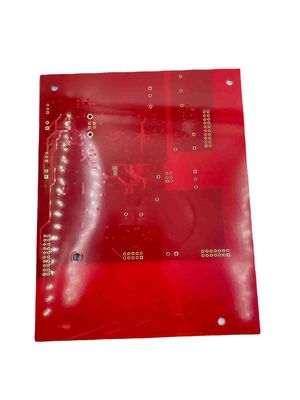

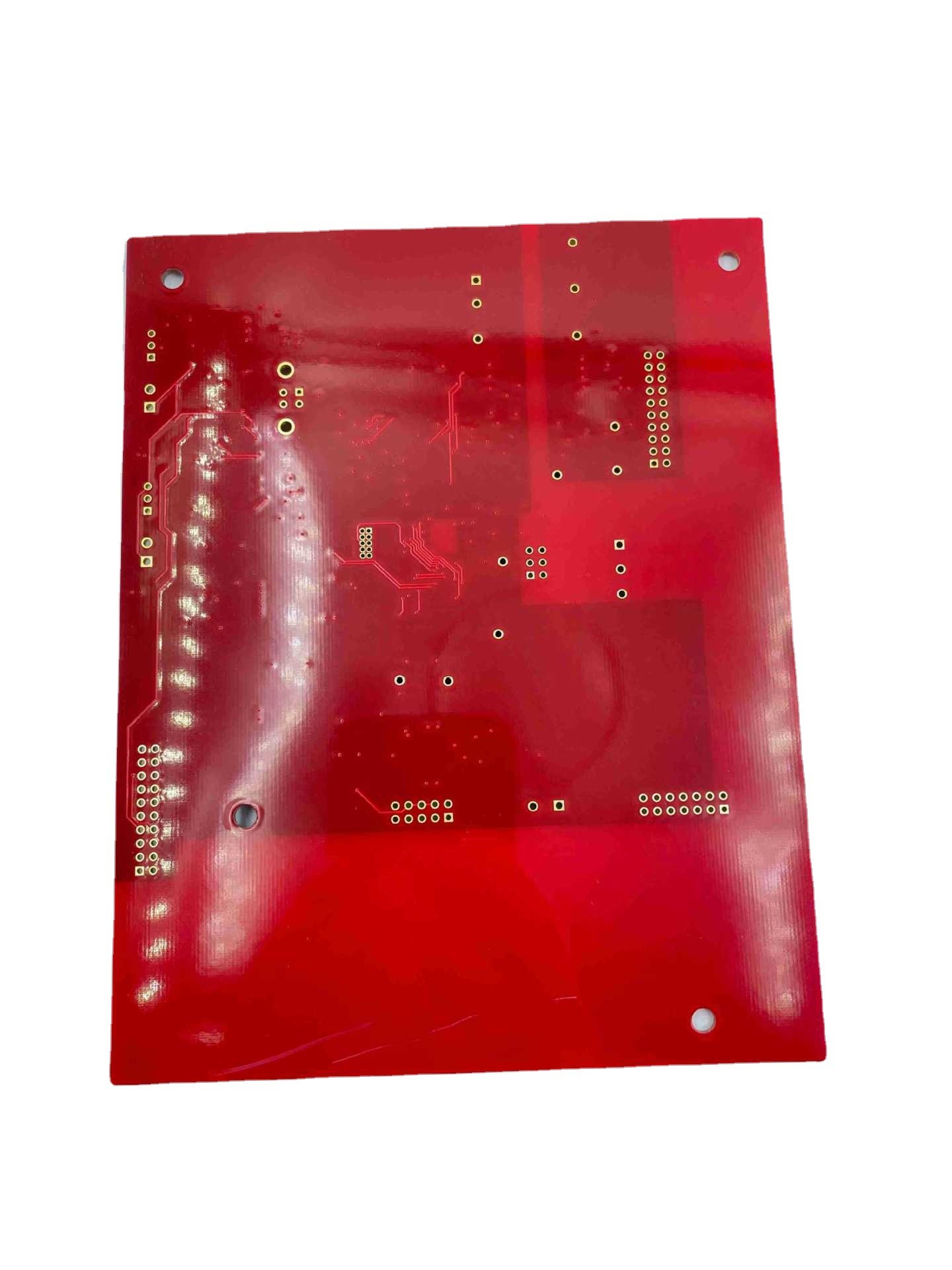

سطح HASL FR4 6 لایه برد PCB ضخامت مس 8OZ
| محل منبع | چین |
|---|---|
| نام تجاری | JIETENG |
| گواهی | ISO/TS16949/RoHS/TS16949 |
| شماره مدل | FR4 |
| مقدار حداقل تعداد سفارش | قابل مذاکره |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن خالی، بسته بندی شده در خلاء |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | قابل مذاکره |
| قابلیت ارائه | 360000 متر مربع در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| ضخامت تخته | 3.0 میلی متر | ضخامت مس | 8OZ |
|---|---|---|---|
| لایه | 6 لایه | مواد | FR4 |
| حداقل اندازه سوراخ | 0.2 میلی متر | حداقل فاصله خطوط | 0.1 میلی متر |
| Min. حداقل line width عرض خط | 0.1 میلی متر | نام محصول | برد مدار هیبریدی |
| رنگ صفحه ابریشم | سفید | رنگ ماسک لحیم کاری | قرمز |
| پایان سطح | HASL | ||
| برجسته کردن | برد PCB 6 لایه FR4,برد PCB 6 لایه HASL,برد PCB مسی FR4 8OZ |
||
توضیحات محصول
ضخامت تخته 6 لایه 3.0 میلی متر ضخامت مس قلع اسپری سطحی 8OZ
این برد دارای ضخامت 3.0 میلی متر است که در مقایسه با PCB های استاندارد نسبتاً ضخیم است.برای کاربردهایی با تقاضای جریان بالا یا در مواردی که اتلاف گرمای موثر مورد نیاز است
ضخامت مس 8OZ نیز نسبتاً ضخیم است و اغلب در کاربردهایی که به قدرت بالا یا مقاومت کم نیاز دارند استفاده می شود.
این برد دارای شش لایه است که امکان طراحی مدارهای پیچیده تر و تراکم اجزای بالاتر را فراهم می کند.یک برد شش لایه همچنین می تواند یکپارچگی سیگنال بهتری را ارائه دهد زیرا گزینه های مسیریابی بیشتر و جداسازی بهتر بین لایه های سیگنال و قدرت را امکان پذیر می کند.
پاشش سطحی قلع لایه ای از قلع را بر روی آثار مس ایجاد می کند تا از آنها در برابر خوردگی و اکسیداسیون محافظت کند.این عملیات سطحی همچنین باعث افزایش لحیم کاری خوب می شود، که برای اتصالات لحیم قابل اعتماد مهم است.
ترکیبی از تخته های ضخیم، لایه های مسی ضخیم و روکش اسپری قلع نشان می دهد که تخته برای کاربردهایی با قدرت بالا طراحی شده است که به مقاومت کم و اتصالات لحیم قابل اعتماد نیاز دارند.
| مورد | قابلیت |
| مادهء اصلی | FR-4، High TG FR-4، مواد بدون هالوژن، CEM-3، CEM-1، PTFE، راجرز، آرلون، تاکونیک، پایه آلومینیومی، تفلون، PI و غیره |
| لایه های | 1-60 |
| ضخامت مس داخلی/خارجی به پایان رسید | 0.5-6OZ |
| ضخامت تخته تمام شده | 0.2-7.0mm (≤0.2mm نیاز به بررسی دارد)،≤0.4mm برای HASL |
| ضخامت تخته≤1.0mm: +/-0.1mm 1 تخته ضخامت> 2.0 میلی متر: +/-8٪ |
|
| حداکثر اندازه پانل | ≤2sidesPCB: 600*1500mm PCB چند لایه: 500 * 1200 میلی متر |
| حداقل عرض/فاصله خط هادی | لایه های داخلی: ≥3/3mil لایه های بیرونی: ≥3.5/3.5mil |
| حداقل اندازه سوراخ | سوراخ مکانیکی: 0.15 میلی متر سوراخ لیزر: 0.1 میلی متر |
| دقت حفاری: اولین حفاری اولین حفاری: 1 میل حفاری دوم: 4 میلیون |
|
| Warpage | ضخامت تخته≤0.79mm: β≤1.0% 0.80≤ضخامت تخته≤2.4mm: β≤0.7% ضخامت تخته≥2.5mm: β≤0.5% |
| امپدانس کنترل شده | +/- 5% Ω(<50Ω)، +/-10%(≥50Ω)،≥50Ω+/-5% (نیاز به بازبینی دارد) |
| نسبت تصویر | 15:01 |
| حداقل حلقه جوش | 4 میلیون |
| پل ماسک لحیم حداقل | ≥0.08 میلی متر |
| قابلیت اتصال vias | 0.2-0.8 میلی متر |
| تحمل سوراخ | PTH: +/-3 میلیون NPTH: +/-2 میلیون |
| نمایه طرح کلی | مسیر / برش V / پل / سوراخ مهر |
| رنگ ماسک لحیم کاری | سبز، زرد، مشکی، آبی، قرمز، سفید، سبز مات |
| رنگ علامت جزء | سفید، زرد، سیاه |
Shenzhen Jieteng Circuit Co., Ltd. یک تولید کننده مدار چاپی قابل اعتماد و قابل اعتماد است که به ارائه PCBهای با کیفیت بالا که نیازهای خاص مشتریان را برآورده می کند اختصاص داده شده است.این شرکت از تجهیزات و فناوری پیشرفته تولید استفاده می کند و گروهی از مهندسان و تکنسین های با تجربه دارد که از نزدیک با مشتریان کار می کنند تا اطمینان حاصل کنند که PCB های آنها برای نیازهای آنها مناسب است.
علاوه بر تعهد خود به کیفیت، Jeton Circuits Co., Ltd. تاکید زیادی بر خدمات مشتری دارد.این شرکت از نزدیک با مشتریان برای ارائه راه حل ها و پشتیبانی فردی در کل فرآیند تولید PCB، از طراحی تا تحویل، همکاری می کند.این تعهد برای جلب رضایت مشتری به این شرکت کمک کرده است تا به یک شریک معتبر و قابل اعتماد برای مشاغل و سازمان هایی تبدیل شود که به PCB با کیفیت بالا نیاز دارند.
