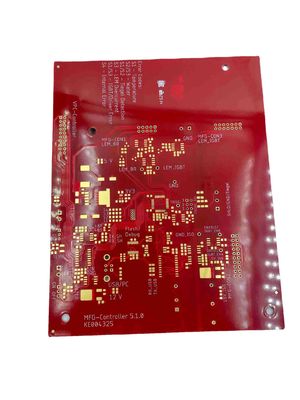

نمونه اولیه مونتاژ PCB چند لایه شکل نامنظم مستطیلی سفارشی
| محل منبع | گوانگدونگ، چین |
|---|---|
| نام تجاری | JIETENG |
| گواهی | ISO/TS16949/RoHS/TS16949 |
| شماره مدل | PCB |
| مقدار حداقل تعداد سفارش | قابل مذاکره |
| قیمت | negotiable |
| جزئیات بسته بندی | بسته بندی خلاء داخلی، کارتن استاندارد بیرونی |
| زمان تحویل | 5-8 روز برای تحویل |
| شرایط پرداخت | قابل مذاکره |
| قابلیت ارائه | 150000 متر مربع / متر مربع در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| برجسته کردن | مونتاژ نمونه اولیه PCB چند لایه,مونتاژ نمونه اولیه PCB مستطیلی,برد مدار چند لایه نامنظم |
||
|---|---|---|---|
توضیحات محصول
پردازش تخته مدار چند لایه سفارشی نیاز به ارائه تحقیق و توسعه طراحی دارد
جزئیات ضروری
| لایه | 1 تا 64 لایه |
| مواد | FR4، CEM1، CEM3، Hight TG، Rogers، F4B، Taconic، FR1، FR2، 94V0، آلومینیوم |
| ظرفیت تولید | 30000 ㎡ / ماه |
| شکل تخته | مستطیل، گرد، شکاف، برش، پیچیده نامنظم |
| برش تخته | برشی، V-Score، Tab-Routed، Counter Sunk |
| ضخامت تخته | 0.2 ~ 8.0 میلی متر، فلکس 0.1-0.25 میلی متر |
| وزن مس | 0.5oZ ~ 12oZ |
| ماسک جوشکاری | LPI سبز دو طرفه، قرمز، سفید، زرد، آبی، سیاه، بنفش و غیره. ماسک لحیم کاری |
| صفحه نمایش ابریشم | دو طرفه یا یک طرفه در رنگ های سفید، زرد، سیاه و غیره |
| حداقل عرض/فضای خط | 0.08mm/3mil |
| حداکثر ابعاد تخته | 25.6 اینچ * 43.3 اینچ یا 650 میلی متر * 1100 میلی متر |
| حداقل قطر سوراخ مته | 0.1 میلی متر |
| حداقل قطر سوراخ مته لیزری | 0.075 میلی متر |
| پرداخت سطح | HASL، ENIG، قلع غوطه ور، نقره غوطه ور، OSP، ENEPIG و غیره |
| تحمل ضخامت تخته | ± 10٪ |
| حداقل عرض شکاف | 0.12 اینچ 3.0 میلی متر یا 120 میل |
| عمق امتیاز V | 20-25٪ ضخامت تخته |
| ضخامت دیوار PTH | > 0.025 میلی متر |
| PTH Hole Dia Tolerance | ± 0.076 میلی متر |
| تحمل قطر سوراخ غیر PTH | ± 0.05 میلی متر |
| انحراف موقعیت سوراخ | ± 0.076 میلی متر |
| سوراخ های سینک | آره |
| استاندارد کیفیت | IPC-A600F/MIL-STD-105D |
| فرمت فایل طراحی | Gerber RS-274X, 274D, Eagle و AutoCAD'S DXF,DWG |
