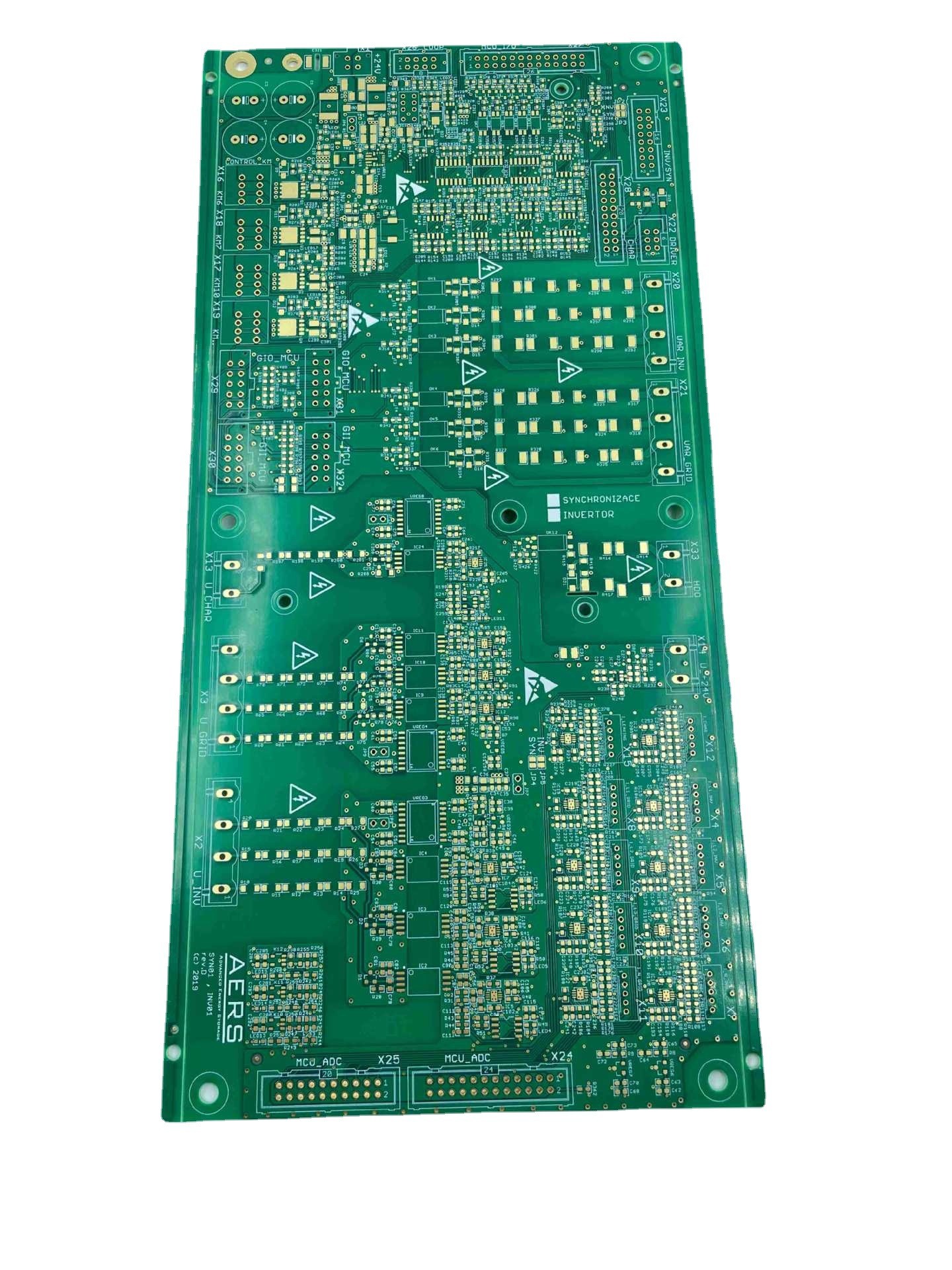

ضخامت 1.6mm FR4 مواد 2 لایه برد PCB ماسک لحیم کاری سبز
| محل منبع | چین |
|---|---|
| نام تجاری | JIETENG |
| گواهی | ISO/TS16949/RoHS/TS16949 |
| شماره مدل | FR4 |
| مقدار حداقل تعداد سفارش | قابل مذاکره |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن خالی، بسته بندی شده در خلاء |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | قابل مذاکره |
| قابلیت ارائه | 360000 متر مربع در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| ضخامت مس | 1 اونس | لایه | 2 |
|---|---|---|---|
| مواد | FR4 | حداقل اندازه سوراخ | 0.2 میلی متر |
| حداقل فاصله خطوط | 0.1 میلی متر | حداقل عرض خط | 0.1 میلی متر |
| تحمل طرح کلی | +/-0.2 میلی متر | رنگ صفحه ابریشم | سفید |
| رنگ ماسک لحیم کاری | سبز | ضخامت | 1.6 میلی متر |
| تایپ کنید | برد مدار چاپی چند لایه | ||
| برجسته کردن | برد مدار چاپی 2 لایه مواد FR4,برد مدار چاپی چندلایه TS16949 ضخامت 1.6 میلی متر,برد مدار چاپی 2 لایه |
||
توضیحات محصول
تخته دو لایه FR4، ماسک لحیم روغن سبز، طلای غوطه وری سطحی
در اینجا جزئیاتی در مورد برد 2 لایه FR4 با ماسک لحیم کاری سبز و طلای غوطه وری سطحی آورده شده است:
این برد از مواد FR4 ساخته شده است که یک ماده لمینت اپوکسی تقویت شده با شیشه است که به طور گسترده در تولید PCB استفاده می شود.
این تخته دارای دو لایه است، به این معنی که دارای دو لایه مواد رسانا است که توسط یک لایه عایق از هم جدا شده اند.تخته های دو لایه اغلب در مدارهای ساده تر یا جایی که هزینه آن نگران کننده است استفاده می شود.
این برد دارای ماسک لحیم کاری سبز رنگ است که نوعی پوشش محافظ است که برای محافظت از آثار مسی و جلوگیری از ایجاد پل های لحیم کاری روی برد اعمال می شود.رنگ سبز یک رنگ استاندارد است که در تولید PCB استفاده می شود.
این تخته دارای روکش طلایی غوطه‌وری سطحی است که نوعی پوشش سطحی است که سطحی صاف و یکدست برای لحیم کاری فراهم می‌کند.روکش طلایی غوطه ور نیز از آثار مس روی تخته در برابر اکسیداسیون و خوردگی محافظت می کند.
به طور کلی، این برد 2 لایه FR4 با ماسک لحیم کاری سبز و طلای غوطه وری سطحی یک برد استاندارد است که برای مدارهای ساده یا جایی که هزینه آن نگران کننده است طراحی شده است.این تخته با یک ماسک لحیم کاری سبز برای محافظت از آثار مس پوشانده شده است و با یک سطح طلایی غوطه ور به پایان رسیده است تا سطح تماس قابل اعتماد و مقاوم در برابر خوردگی را برای اتصالات خارجی فراهم کند.
| مورد | قابلیت |
| مادهء اصلی | FR-4، High TG FR-4، مواد بدون هالوژن، CEM-3، CEM-1، PTFE، راجرز، آرلون، تاکونیک، پایه آلومینیومی، تفلون، PI و غیره |
| لایه های | 1-60 |
| ضخامت مس داخلی/خارجی به پایان رسید | 0.5-6OZ |
| ضخامت تخته تمام شده | 0.2-7.0mm (≤0.2mm نیاز به بررسی دارد)،≤0.4mm برای HASL |
| ضخامت تخته≤1.0mm: +/-0.1mm 1 تخته ضخامت> 2.0 میلی متر: +/-8٪ |
|
| حداکثر اندازه پانل | ≤2sidesPCB: 600*1500mm PCB چند لایه: 500 * 1200 میلی متر |
| حداقل عرض/فاصله خط هادی | لایه های داخلی: ≥3/3mil لایه های بیرونی: ≥3.5/3.5mil |
| حداقل اندازه سوراخ | سوراخ مکانیکی: 0.15 میلی متر سوراخ لیزر: 0.1 میلی متر |
| دقت حفاری: اولین حفاری اولین حفاری: 1 میل حفاری دوم: 4 میلیون |
|
| Warpage | ضخامت تخته≤0.79mm: β≤1.0% 0.80≤ضخامت تخته≤2.4mm: β≤0.7% ضخامت تخته≥2.5mm: β≤0.5% |
| امپدانس کنترل شده | +/- 5% Ω(<50Ω)، +/-10%(≥50Ω)،≥50Ω+/-5% (نیاز به بازبینی دارد) |
| نسبت تصویر | 15:01 |
| حداقل حلقه جوش | 4 میلیون |
| پل ماسک لحیم حداقل | ≥0.08 میلی متر |
| قابلیت اتصال vias | 0.2-0.8 میلی متر |
| تحمل سوراخ | PTH: +/-3 میلیون NPTH: +/-2 میلیون |
| نمایه طرح کلی | مسیر / برش V / پل / سوراخ مهر |
| رنگ ماسک لحیم کاری | سبز، زرد، مشکی، آبی، قرمز، سفید، سبز مات |
| رنگ علامت جزء | سفید، زرد، سیاه |
| درمان سطحی | OSP: 0.2-0.5um HASL: 2-40um HASL بدون سرب: 2-40um ENIG: Au 1-10U'' ENEPIG: PB 2-5U''/Au 1-8U'' قلع غوطه وری: 0.8-1.5um نقره غوطه ور: 0.1-1.2um ماسک آبی قابل لایه برداری جوهر کربن آبکاری طلا: Au 1-150U'' |
| تست الکترونیکی | تستر کاوشگر پرنده: 0.4-6.0 میلی متر، حداکثر 19.6 * 23.5 اینچ |
| حداقل فاصله از صفحه آزمایش تا لبه تخته: 0.5 میلی متر | |
| حداقل مقاومت رسانا: 5 Ω | |
| حداکثر مقاومت عایق: 250 MΩ | |
| حداکثر ولتاژ تست: 500 ولت | |
| حداقل قطر پد تست: 6 میل | |
| حداقل فاصله بین پد تست: 10 میلی متر | |
|
حداکثر جریان تست: 200 MA
|
Shenzhen Jieteng Circuit Co., Ltd. یک تولید کننده قابل اعتماد و معتبر PCB با تمرکز قوی بر کیفیت و نوآوری است.این شرکت از تجهیزات و تکنیک های پیشرفته تولیدی برای اطمینان از اینکه PCB هایش با بالاترین استانداردها مطابقت دارند، استفاده می کند.این شرکت دارای تیمی از مهندسان و تکنسین های با تجربه است که از نزدیک با مشتریان کار می کنند تا اطمینان حاصل کنند که PCB های ما نیازهای خاص آنها را برآورده می کنند.
این شرکت در کنار تعهد خود به کیفیت، متعهد به ارائه خدمات عالی به مشتریان نیز می باشد.Jeton Circuit Co., Ltd. برای ارائه راه حل های شخصی و پشتیبانی در کل فرآیند تولید PCB از طراحی تا تحویل، از نزدیک با مشتریان همکاری می کند.
