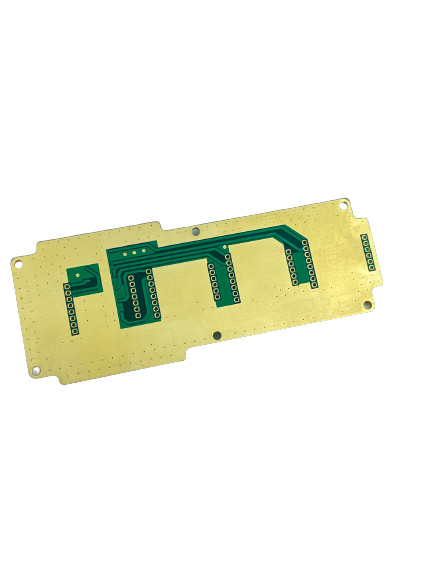

ساخت PCB چند لایه با عرض خط حداقل 0.1 میلی متر و کنترل امپدانس
Place of Origin | China |
---|---|
نام تجاری | JIETENG |
گواهی | ISO/TS16949/RoHS/TS16949 |
Model Number | PCB circuit board |
مقدار حداقل تعداد سفارش | قابل مذاکره |
قیمت | negotiable |
جزئیات بسته بندی | بسته بندی خلاء داخلی، کارتن استاندارد بیرونی |
زمان تحویل | 5-10 روز برای تحویل |
شرایط پرداخت | قابل مذاکره |
قابلیت ارائه | 100000 متر مربع / متر مربع در سال |

برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xMin. حداقل line width عرض خط | 0.1 میلی متر | تعداد لایه ها | 2-20 |
---|---|---|---|
ضخامت مس | 1-4 اونس | ضخامت تخته | 0.2-3.2 میلی متر |
رنگ صفحه ابریشم | سفید، سیاه، زرد و غیره | مواد | FR4، High TG FR4، هالوژن بدون، راجرز، و غیره. |
رنگ ماسک لحیم کاری | سبز، آبی، سفید، سیاه، قرمز و غیره | کنترل امپدانس | آره |
برجسته کردن | مونتاژ PCB چند لایه کنترل امپدانس,تولید PCB چند لایه 0.1 میلی متری |
توضیحات محصول:
ساخت برد مدار چاپی چند سطحی یک سرویس تخصصی است که توسط سازندگان حرفه ای PCB برای ایجاد بردهای سیم کشی چاپی پیچیده و چند سطحی ارائه می شود.این فرآیند شامل استفاده از تجهیزات و تکنیک های پیشرفته برای تولید طرح های پیچیده با دقت بالا می باشد.دستیابی به الزامات خاصی مانند رنگ ماسک لحیم کاری، حداقل فاصله خطوط، عرض خطوط و اندازه سوراخ ضروری است.گزینه های پرداخت سطح موجود برای ایجاد تخته سیم کشی چاپ شده چند سطحی شامل HASL، ENIG، OSP، نقره غوطه وری و قلع غوطه وری و غیره است.مشتریان همچنین می توانند از سایر ویژگی های پیشرفته مانند blind via، buried via، کنترل امپدانس و تطبیق امپدانس بهره مند شوند.تمامی این ویژگی ها همراه با بالاترین استانداردهای کیفیت، تضمین می کند که محصول نهایی با مشخصات دقیق مشتری مطابقت دارد.
امکانات:
- نام محصول: ساخت PCB چند لایه
- حداقلعرض خط: 0.1 میلی متر
- پوشش سطح: HASL، ENIG، OSP، نقره ای غوطه ور، قلع غوطه ور، و غیره.
- رنگ ماسک لحیم کاری: سبز، آبی، سفید، سیاه، قرمز و غیره
- تعداد لایه ها: 2-20
- ضخامت مس: 1-4 اونس
- مونتاژ اجزای PCB چند لایه
- ساخت برد مدار چاپی چند سطحی
- تولید برد مدار چاپی چند لایه
پارامترهای فنی:
پارامتر | جزئیات |
---|---|
حداقلفاصله خطوط | 0.1 میلی متر |
ضخامت تخته | 0.2-3.2 میلی متر |
ضخامت مس | 1-4 اونس |
رنگ صفحه ابریشم | سفید، سیاه، زرد و غیره |
حداقلاندازه سوراخ | 0.2 میلی متر |
رنگ ماسک لحیم کاری | سبز، آبی، سفید، سیاه، قرمز و غیره |
پایان سطح | HASL، ENIG، OSP، نقره ای غوطه ور، قلع غوطه ور و غیره. |
تعداد لایه ها | 2-20 |
حداقلعرض خط | 0.1 میلی متر |
کنترل امپدانس | آره |
برنامه های کاربردی:
تولید برد مدار چاپی چند لایه JIETENG کیفیت و کارایی برتر را برای سخت ترین کاربردها ارائه می دهد.خدمات ساخت برد مدار چاپی چند سطحی ما برای طیف وسیعی از کاربردها، از لوازم الکترونیکی مصرفی و خودرو گرفته تا پزشکی و صنعتی، مناسب است.ما طیف وسیعی از مواد، از جمله FR4، TG بالا FR4، بدون هالوژن، Rogers و موارد دیگر را ارائه می کنیم.بردهای مدار چاپی چند لایه ما می توانند تعداد لایه های 2-20 را مدیریت کنند و دارای کنترل امپدانس عالی هستند.ما انواع پوشش های سطحی از جمله HASL، ENIG، OSP، نقره غوطه وری و قلع غوطه وری را ارائه می دهیم.تعهد ما به کیفیت و خدمات تضمین می کند که بردهای مدار چاپی چند لایه شما مشخصات دقیق شما را برآورده می کند و از انتظارات شما فراتر می رود.با خدمات جامع تولید برد مدار چاپی چند لایه ما، JIETENG شریک ایده آلی برای تمام نیازهای ساخت PCB شما است.
سفارشی سازی:
نام تجاری: JIETENG
شماره مدل: برد مدار PCB
محل مبدا: چین
ضخامت مس: 1-4 اونس
حداقلفاصله خطوط: 0.1 میلی متر
کنترل امپدانس: بله
رنگ ماسک لحیم کاری: سبز، آبی، سفید، سیاه، قرمز و غیره
ضخامت تخته: 0.2-3.2mm
JIETENG یک تامین کننده پیشرو در تولید برد مدار چاپی چند لایه، مونتاژ قطعات PCB چند لایه و تولید PCB چند لایه برای بیش از 10 سال بوده است.ما PCBهای با کیفیت را با بالاترین دقت و قابلیت اطمینان ارائه می دهیم.
PCB های چند لایه ما دارای ضخامت مس از 1-4 اونس، حداقل فاصله خطوط 0.1 میلی متر، کنترل امپدانس، و رنگ های ماسک لحیم کاری در سبز، آبی، سفید، سیاه و قرمز، با ضخامت تخته 0.2-3.2 میلی متر هستند.
ما متعهد به ارائه خدمات عالی به مشتریان و محصولات با کیفیت بالا هستیم و رضایت خود را از خدمات ساخت PCB چند لایه خود تضمین می کنیم.
پشتیبانی و خدمات:
ما پشتیبانی فنی و خدماتی را برای مشتریان خود در زمینه ساخت PCB چند لایه ارائه می کنیم.مهندسین مجرب ما برای کمک به طراحی، ساخت، مونتاژ و آزمایش پروژه های شما در دسترس هستند.
ما در ساخت اتصالات با چگالی بالا (HDI) تجربه داریم و میتوانیم در ایجاد طرحهایی که نیازهای شما را برآورده میکنند، کمک کنیم.ما همچنین در ساخت چند لایه پیچیده، از جمله گذرگاههای کور و مدفون، کنترل امپدانس و سایر الزامات خاص تخصص داریم.
علاوه بر این، ما خدمات کامل ساخت کلید در دست را ارائه می دهیم، از جمله کمک به طرح و طراحی کامل، نمونه سازی، تولید و مونتاژ.ما متعهد به ارائه محصولات با کیفیت بالا در زمان مناسب هستیم.
اگر سؤالی دارید یا می خواهید در مورد نیازهای پروژه خود صحبت کنید، لطفاً همین امروز با ما تماس بگیرید.
بسته بندی و حمل و نقل:
بسته بندی و حمل و نقل برای ساخت PCB چند لایه:
محصولات به طور ایمن در کیسه های ضد الکتریسیته ساکن بسته بندی می شوند و در جعبه های ضد ضربه حمل می شوند تا اطمینان حاصل شود که محصولات در طول حمل و نقل آسیب نبینند.بیمه استاندارد حمل و نقل برای پوشش هرگونه خسارت یا خسارت در حین حمل و نقل ارائه می شود.
سوالات متداول:
- Q1: ساخت PCB چند لایه چیست؟
- A1: ساخت PCB چند لایه فرآیند ساخت یک برد مدار چاپی (PCB) با چندین لایه از مواد رسانا است که با ردپایی به هم مرتبط هستند.این توسط JIETENG، یک نام تجاری از چین، با شماره مدل برد مدار PCB ارائه شده است.
- Q2: مزیت استفاده از ساخت PCB چند لایه چیست؟
- A2: ساخت PCB چند لایه مزایای بسیاری از جمله افزایش پیچیدگی، عملکرد الکتریکی بیشتر، و یکپارچگی سیگنال بهبود یافته را ارائه می دهد.
- Q3: اجزای سازنده PCB چند لایه چیست؟
- A3: اجزای سازنده PCB Multilayer شامل لایه هایی از مواد رسانا، عایق و آثار می باشد.
- Q4: فرآیند ساخت PCB چند لایه چیست؟
- A4: فرآیند ساخت PCB چند لایه شامل مراحلی مانند ایجاد طرح PCB، سوراخکاری و آبکاری، لمینیت، اچینگ و آزمایش است.
- Q5: کاربرد ساخت PCB چند لایه چیست؟
- A5: کاربرد PCB Multilayer Fabrication شامل کامپیوتر، مخابرات، الکترونیک خودرو، دستگاه های پزشکی و لوازم الکترونیکی مصرفی است.
