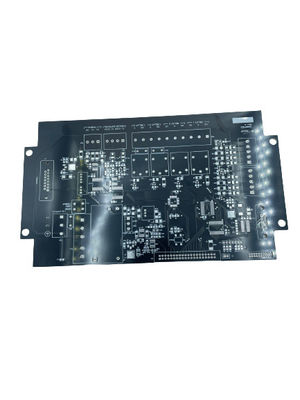

اندازه سوراخ کوچک چند لایه صفحه مدار چاپی تولید تراکم بالا
| Place of Origin | China |
|---|---|
| نام تجاری | JIETENG |
| Model Number | PCB circuit board |
| مقدار حداقل تعداد سفارش | قابل مذاکره |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن خالی، بسته بندی شده در خلاء |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | قابل مذاکره |
| قابلیت ارائه | 360000 متر مربع در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| پایان سطح | HASL، ENIG، OSP، نقره ای غوطه ور، قلع غوطه ور، و غیره. | ضخامت تخته | 0.2-3.2 میلی متر |
|---|---|---|---|
| کنترل امپدانس | آره | ضخامت مس | 1-4 اونس |
| رنگ ماسک لحیم کاری | سبز، آبی، سفید، سیاه، قرمز و غیره | مواد | FR4، High TG FR4، هالوژن بدون، راجرز، و غیره. |
| رنگ صفحه ابریشم | سفید، سیاه، زرد و غیره | Min. حداقل line width عرض خط | 0.1 میلی متر |
| برجسته کردن | تولید صفحه مدار چاپی چند لایه ای,تولید صفحه مدار چاپی با چگالی بالا,High Density Printed Circuit Board Production |
||
توضیحات محصول
توضیحات محصول:
تولید صفحه مدار چاپی چند لایه ای با اندازه سوراخ کوچک برای طرح های چگالی بالا
تولید PCB چند لایه ای یک فرآیند تولید است که باعث تولید صفحه های مدار چاپی چند لایه ای (PCB) از مواد مختلف می شود.رایج ترین مواد مورد استفاده در فرآیند ساخت شامل FR4از طریق این فرآیند ، PCB های چند لایه ای برای برآورده کردن هندسه ، عملکرد الکتریکی و سایر مشخصات مورد نیاز تولید می شوند.این فرآیند شامل استفاده از تجهیزات و تکنیک های پیشرفته برای دستیابی به دقت و دقت بالا است.
هنگامی که صحبت از تولید PCB چند لایه می شود ، حداقل عرض خط که می تواند به دست آید 0.1 میلی متر و حداقل اندازه سوراخ 0.2 میلی متر است. علاوه بر این ، ضخامت صفحه می تواند از 0.2 میلی متر تا 3.2mm و سطوح مختلف پایان می تواند اعمال شود مانند HASL، ENIG، OSP، نقره غوطه ور و قلع غوطه ور.
علاوه بر فرآیند ساخت، مونتاژ مولتی لایه PCB نیز امکان پذیر است. این شامل فرآیندهایی مانند مونتاژ قطعات، جوش و پوشش مطابق است.تمام این فرآیندها در یک محیط خودکار و کنترل شده انجام می شود تا کیفیت و قابلیت اطمینان بالا تضمین شود.
فرآیند تولید PCB چند لایه بسیار پیچیده است و نیاز به استفاده از تجهیزات و تکنیک های پیشرفته برای اطمینان از بالاترین سطح کیفیت و قابلیت اطمینان دارد.ضروری است که این فرآیند توسط متخصصان باتجربه انجام شود که دارای تخصص و دانش لازم برای اطمینان از اینکه محصول نهایی با نیازهای مشتری مطابقت دارد..
ویژگی ها:
- نام محصول: تولید PCB چند لایه ای
- کنترل مقاومت: بله
- رنگ ابریشم: سفید، سیاه، زرد و غیره
- ضخامت مس: 1-4 اونس
- حداقل اندازه سوراخ: 0.2mm
- حداقل عرض خط: 0.1mm
- مونتاژ مولتی لایه PCB
- تولید صفحه مدار چاپی چند لایه ای
پارامترهای فنی:
| نام ملک | ارزش املاک |
|---|---|
| ضخامت تخته | 0.2-3.2mm |
| کنترل مقاومت | آره |
| تعداد لایه ها | 2 تا 20 |
| حداقل اندازه سوراخ | 0.2 میلی متر |
| حداقل فاصله خط | 0.1 میلی متر |
| ضخامت مس | 1-4 اونس |
| مواد | FR4، FR4 با TG بالا، بدون هالوجن، راجرز و غیره. |
| حداقل عرض خط | 0.1 میلی متر |
| رنگ ابریشم | سفید، سیاه، زرد و غیره. |
| رنگ ماسک جوش | سبز، آبی، سفید، سیاه، قرمز و غیره. |
| فرآیند تولید | ساخت صفحه سیم کشی چاپی چند سطحی، مونتاژ قطعات PCB چند لایه |
کاربردها:
JIETENG's Multi-Level Printed Wiring Board Creation and Multi-Layer Printed Circuit Board Production یک راه حل قابل اعتماد و مقرون به صرفه برای تمام نیازهای صفحه مدار شما است.اين محصول در چين ساخته شده و از HASL استفاده شدهاین محصول دارای تعداد لایه های 2 تا 20 است و دارای حداقل عرض خط 0 است.۱ میلی مترعلاوه بر این، رنگ های ابریشم مانند سفید، سیاه، زرد و گزینه های دیگر در دسترس هستند.این محصول برای ایجاد قابل اعتماد و مقرون به صرفه چند سطح صفحه سیم کشی چاپی و چند لایه صفحه مدار چاپی مناسب است.
سفارشی سازی:
JIETENG تولید PCB چند لایه سفارشی
نام تجاری: JIETENG
شماره مدل: صفحه مدار PCB
محل پیدایش: چین
کنترل مقاومت: بله
مواد: FR4، FR4 با TG بالا، بدون هالوجن، راجرز، و غیره.
تعداد لایه ها: 2-20
حداقل فاصله خط: 0.1mm
حداقل عرض خط: 0.1mm
ما ارائه می دهیم چند لایه PCB اجزای مونتاژ، چند سطح چاپی صفحه مدار ساخت، چند لایه PCB تولید.
پشتیبانی و خدمات:
پشتیبانی فنی و خدمات تولید PCB چند لایه ای
ما طیف گسترده ای از پشتیبانی فنی و خدمات را برای تولید PCB چند لایه ارائه می دهیم. تیم ما از مهندسان و تکنسین های باتجربه می توانند در طراحی محصول، مهندسی،و ساخت.
ما همچنین طیف گسترده ای از خدمات را برای نمونه سازی و تولید، از جمله طرح PCB، ساخت، مونتاژ، آزمایش و عیب یابی ارائه می دهیم.خدمات ما متناسب با نیازهای خاص هر مشتری است، و مهندسان ما در دسترس هستند تا با شما کار کنند تا اطمینان حاصل شود که پروژه شما با بالاترین استانداردها مطابقت دارد.
تیم ما متعهد به ارائه بالاترین سطح کیفیت، خدمات و پشتیبانی برای اطمینان از موفقیت پروژه تولید PCB چند لایه شما است.
بسته بندی و حمل:
بسته بندی و حمل و نقل برای تولید PCB چند لایه ای:
برای اطمینان از اینکه محصول در شرایط عالی می رسد، ما از مواد بسته بندی با کیفیت برای سفارشات تولید PCB چند لایه استفاده می کنیم.
بسته بندی معمولی ما شامل یک جعبه موج دار با مدفوع فوم برای PCB ها است. ما همچنین از یک کیسه ضد رطوبت در داخل جعبه برای خشک نگه داشتن محصول استفاده می کنیم. برای حمل و نقل بین المللی،ما همچنین یک لایه اضافی از کاغذ و پوشش حباب برای حفاظت بیشتر اضافه می کنیم.
ما برای تمام محموله های خود از یک سرویس کوری قابل اعتماد استفاده می کنیم. بسته به محل، ما از حمل و نقل هوایی و دریایی استفاده می کنیم.
سوالات متداول:
- سوال: تولید PCB چند لایه ای چیست؟
A: PCB Multilayer Fabrication، تولید شده توسط JIETENG با شماره مدل PCB، یک نوع صفحه مدار چاپی است که در دستگاه های الکترونیکی استفاده می شود.عایق بندی، و مواد دیگر برای ایجاد مسیرهای الکترونیکی پیچیده. - س: تولید PCB چند لایه ای از کجاست؟
ج: تولید PCB چند لایه ای از چین است. - سوال: مزیت تولید PCB چند لایه چیست؟
A: تولید PCB چند لایه دارای مزایای زیادی است، از جمله اندازه و وزن کوچکتر، بهره وری الکتریکی بالاتر و محافظت بهتر. - س: برای تولید PCB چند لایه ای از چه مواد استفاده می شود؟
A: تولید PCB چند لایه ای به طور معمول از مس ، عایق بندی و سایر مواد مانند پلی آمید ، اپوکسی و پلی استر پر از شیشه ساخته می شود. - س: کاربرد تولید PCB چند لایه ای چیست؟
A: تولید PCB چند لایه در طیف گسترده ای از کاربردهای مانند خودرو، پزشکی، صنعتی و ارتباطات استفاده می شود.
