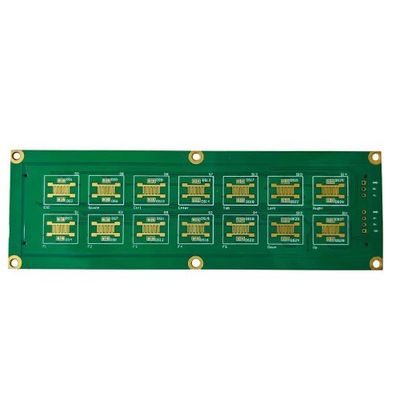

پروتوتیپ سبز PCB مونتاژ 2 لایه PCB با پل ماسک Solder Min از 0.1mm

توضیحات محصول:

مونتاژ PCB نمونه اولیه یک نوع PCB (بورد مدار چاپی) است که برای ایجاد نمونه های اولیه مدار الکترونیکی استفاده می شود.این یک عنصر ضروری در فرآیند توسعه و آزمایش محصولات برای صنایع مختلف مانند الکترونیک است.، خودرو، هوافضا و تجهیزات پزشکی.

نمونه اولیه مجمع PCB از مواد FR4 ساخته شده است که یک نوع لایه ای اپوکسی است که با شیشه تقویت شده و ضد شعله است.این ماده به دلیل عایق برق عالی آن در تولید PCB به طور گسترده ای استفاده می شود، قدرت مکانیکی و ثبات ابعاد.

اندازه PCB برای مونتاژ PCB نمونه اولیه 100mm * 100mm است، که آن را برای پروژه های الکترونیکی کوچک و متوسط مناسب می کند. حداقل اندازه سوراخ برای این محصول 0.2mm است،که امکان قرار دادن قطعات را با دقت و دقت فراهم می کند.

نام محصول، Prototype PCB Assembly، نشان دهنده هدف آن است که یک راه حل سریع و مقرون به صرفه برای ایجاد نمونه های اولیه از مدارهای الکترونیکی باشد.همچنین به عنوان PCB نمونه اولیه یا صفحه مدار نمونه شناخته می شود.

نمونه اولیه مجمع PCB یک PCB 2 لایه است ، به این معنی که دارای دو لایه مواد رسانا است که با یک لایه عایق جدا شده است.این طراحی برای مدارهای الکترونیکی ساده مناسب است و به کاهش هزینه کلی محصول کمک می کند.

فرآیند ساخت مجمع PCB نمونه اولیه شامل چندین مرحله مانند طراحی ، چاپ ، حکاکی ، جوش و آزمایش است.اولین قدم طراحی طرح PCB با استفاده از نرم افزار طراحی کمک کامپیوتر (CAD) استسپس این طرح با استفاده از یک چاپگر تخصصی روی مواد FR4 چاپ می شود.

سپس، لایه های رسانا با استفاده از یک فرآیند شیمیایی بر روی PCB حک می شوند، و ردپای مدار مورد نظر را پس می گذارند. سوراخ های قطعات حفاری می شوند،و سپس PCB با یک لایه نازک از ماسک جوش پوشانده شده برای محافظت از آن از خوردگی.

پس از اتمام فرآیند تولید پی سی بی، مرحله بعدی جمع آوری اجزای بر روی تخته است. این فرآیند به عنوان PCB Assembly Manufacturing شناخته می شود،و شامل قرار دادن اجزای الکترونیکی بر روی PCB و جوشاندن آنها در محل.

اجزای مورد استفاده در مونتاژ PCB نمونه اولیه معمولاً دستگاه های نصب شده بر روی سطح (SMD) هستند که کوچکتر و فشرده تر از اجزای سوراخ هستند.این اجازه می دهد تا تراکم بالاتر از اجزای بر روی PCB و کاهش اندازه کلی محصول.

فرآیند تولید مجمع PCB با آماده سازی اجزای شروع می شود، جایی که آنها مرتب می شوند، شمارش می شوند و برای هرگونه نقص بررسی می شوند.فرآیند مونتاژ با استفاده از خمیر جوش به PCB آغاز می شود، پس از آن قرار دادن قطعات با استفاده از تجهیزات خودکار.

هنگامی که تمام اجزای موجود در محل قرار می گیرند، PCB گرم می شود و باعث می شود که خمیر جوش ذوب شود و بین اجزای موجود و تخته پیوند ایجاد کند. پس از خنک شدن PCB برای هر گونه نقص بررسی می شود.و هر گونه اصلاح لازم برای تضمین کیفیت محصول انجام شده است..

کنترل کیفیت یکی از جنبه های ضروری تولید مجمع PCB است. PCB در مراحل مختلف فرآیند بازرسی می شود تا اطمینان حاصل شود که مطابق با استانداردها و مشخصات مورد نیاز است.این شامل بررسی قرار دادن صحیح قطعات است، جوش مناسب و تست عملکرد.

آخرین مرحله در کنترل کیفیت آزمایش PCB جمع شده است. این شامل استفاده از قدرت به مدار و بررسی هرگونه شکست یا خرابی است.هر گونه مشکلاتی که در طول آزمایش پیدا شده است، حل می شود.، و PCB دوباره آزمایش می شود تا آن را با استانداردهای مورد نیاز مطابقت دارد.

آزمایش PCB Assembly یک مرحله حیاتی در فرآیند تولید است زیرا عملکرد و قابلیت اطمینان محصول را تضمین می کند. روش های مختلف آزمایش استفاده می شود، مانند آزمایش در مدار،آزمایش عملکردی، و آزمایش های فضاپیما، برای نامگذاری چند مورد.

آزمایش در مدار شامل بررسی اتصالات الکتریکی و عملکرد هر جزء در PCB است. از سوی دیگر، آزمایش عملکردی، عملکرد کلی مدار را بررسی می کند.آزمایش سنجه پرواز از یک ماشین تخصصی برای آزمایش تداوم الکتریکی و هرگونه نقص احتمالی در PCB استفاده می کند.

مونتاژ PCB نمونه اولیه یک محصول ضروری در صنعت الکترونیک است که نقش حیاتی در توسعه و آزمایش محصولات الکترونیکی جدید دارد.فرآیند مونتاژ کارآمد، و اقدامات دقیق کنترل کیفیت آن را به یک راه حل قابل اعتماد و مقرون به صرفه برای ایجاد نمونه های اولیه مدار الکترونیکی تبدیل می کند.

ویژگی ها:

• نام محصول: نمونه اولیه PCB
• حداقل عرض خط/فاصله: 0.1mm/0.1mm
• حداقل حلقه حلقه ای: 0.1mm
• اندازه PCB: 100mm*100mm
• حداقل اندازه سوراخ: 0.2mm
• ضخامت PCB: 1.6mm
• تولید نمونه اولیه PCB
• مونتاژ نمونه اولیه PCB با کیفیت بالا
• زمان برگشت سریع

پارامترهای فنی:

کاربردها:

به JIETENG خوش آمدید، مقصد یک توقف شما برای خدمات جمع آوری مدار چاپی با کیفیت بالا (PCA) به عنوان یک تولید کننده و تامین کننده پیشرو PCB،ما متعهد به ارائه محصولات برتر که نیازهای خاص شما را برآورده می کند و انتظارات شما را فراتر می برد.

صفحه مدار پی سی بی ما یک صفحه دو لایه ساخته شده در چین با وزن مس 1 اونس است. حداقل حلقه حلقه ای 0.1 میلی متر دارد، که آن را برای کاربردهای چگالی بالا مناسب می کند.با یک پایان سطح از HASL و یک رنگ ابریشم سفید، این تخته نه تنها از نظر بصری جذاب است بلکه دوام و قابلیت اطمینان عالی را نیز ارائه می دهد.

مونتاژ PCB نمونه ما برای طیف گسترده ای از برنامه ها مناسب است، از جمله اما محدود به:

• الکترونیک مصرفی
• تجهیزات صنعتی
• دستگاه های پزشکی
• الکترونیک خودرو
• مخابرات

چه برای یک پروژه کوچک و چه برای یک تولید در مقیاس بزرگ به یک PCB سفارشی نیاز داشته باشید، خدمات مونتاژ PCB ما شما را پوشش می دهد.ما تخصص و منابع لازم را برای انجام پروژه های هر اندازه و پیچیدگی داریم.

انتخاب JIETENG برای نیازهای مجلس صفحه چاپی خود را با مزایای متعدد، از جمله:

• محصولات با کیفیت بالا با قیمت های رقابتی
• زمان برگشت سریع
• فرآیندهای کنترل کیفیت سختگیرانه
• تجهیزات و تکنولوژی پیشرفته
• تيمي با تجربه و ماهر
• راه حل های انعطاف پذیر و شخصی

هدف ما این است که تجربه ای بدون دردسر برای شما فراهم کنیم و محصولاتی را ارائه دهیم که مطابق با مشخصات دقیق شما باشند. ما اهمیت زمان و هزینه را در دنیای کسب و کار سریع امروز درک می کنیم،و ما در تلاش برای ارائه راه حل های کارآمد و مقرون به صرفه به مشتریان ما.

در JIETENG، ما متعهد به ارائه خدمات جمع آوری مدار چاپی با کیفیت بالا، قابل اعتماد و مقرون به صرفه هستیم.تعهد ما به رضایت مشتری و بهبود مستمر ما را به یک انتخاب ترجیح داده شده برای بسیاری از مشتریان در سراسر جهان.

ما را برای تمام نیازهای مجمع PCB خود اعتماد کنید و تفاوت در کیفیت و خدمات را تجربه کنید. امروز با ما تماس بگیرید تا اطلاعات بیشتری در مورد صفحه مدار PCB و سایر محصولات و خدمات ما کسب کنید.ما منتظر همکاری با شما هستیم و به شما کمک می کنیم تا ایده های خود را به زندگی تبدیل کنید!

سفارشی سازی:

نام تجاری: JIETENG

شماره مدل: صفحه مدار PCB

محل پیدایش: چین

حداقل اندازه سوراخ: 0.2mm

حداقل پل ماسک سولدر: 0.1mm

نام محصول: نمونه اولیه PCB

رنگ ابریشم: سفید

مواد PCB: FR4

PCB تولید مجمع - JIETENG ارائه می دهد با کیفیت بالا خدمات PCB تولید مجمع برای نیازهای سفارشی خود را.تولید PCB، و مجلس هیئت مدیره چاپی. اعتماد JIETENG برای تمام نیازهای مجلس هیئت مدیره چاپی خود را.

بسته بندی و حمل:

نمونه های اولیه PCB ما با دقت بسته بندی شده اند تا اطمینان حاصل شود که تحویل ایمن و امن به مشتریان ما است. هر مجموعه بسته بندی شده با توجه به اندازه و ظرافت آن،با احتیاط های اضافی برای اجزای شکننده.

مجمع ابتدا در یک کیسه ضد ایستاتیک قرار می گیرد تا از الکترونیک در برابر هرگونه آسیب احتمالی ناشی از برق ایستاتیک محافظت شود.سپس آن را در یک جعبه کارتونی محکم با پوششی فراوان قرار می دهد تا در طول حمل و نقل از حرکت جلوگیری شود.

برای حفاظت اضافی، ممکن است از پوشش حباب یا فوم برای حفظ بیشتر مجمع استفاده شود. در برخی موارد، ممکن است یک ورودی فوم سفارشی برای متناسب با ابعاد خاص مجمع استفاده شود.

هنگامی که مجموعه بسته بندی می شود، با اطلاعات حمل و نقل لازم، از جمله نام و آدرس گیرنده، برچسب گذاری می شود و یک شماره ردیابی برای ردیابی آسان بسته ارائه می شود.

ما گزینه های مختلف حمل و نقل را برای پاسخگویی به نیازهای مشتریان خود ارائه می دهیم، از جمله حمل و نقل استاندارد و سریع.تیم ما با شرکت های قابل اعتماد حمل و نقل کشتی همکاری می کند تا تحویل به موقع و کارآمد تجمعات ما را تضمین کند.

در مونتاژ PCB نمونه اولیه، ما افتخار می کنیم در بسته بندی و حمل و نقل ما فرآیندهای برای اطمینان از اینکه مشتریان ما در حال دریافت مونتاژ خود را در شرایط بی نقص.با ما تماس بگیرید امروز برای کسب اطلاعات بیشتر در مورد خدمات ما و چگونه ما می توانیم با نیازهای مونتاژ PCB خود را کمک.

سوالات متداول:

• سوال: نام تجاری این محصول چیست؟
  ج: نام تجاری این محصول JIETENG است.
• سوال: شماره مدل این محصول چیست؟
  ج: شماره مدل این محصول PCB است.
• سوال: این محصول کجا تولید می شود؟
  ج: این محصول در چین ساخته شده است.
• س: برای ساخت این محصول از چه مواد استفاده می شود؟
  A: این محصول از مواد PCB با کیفیت بالا ساخته شده است.
• س: آیا این محصول دارای گارانتی است؟
  ج: بله، این محصول با گارانتی در برابر نقص های سازمانی همراه است.
