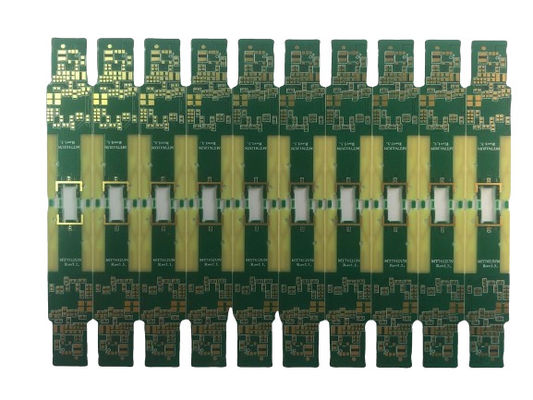

PCB های فرکانس بالا صفحه ابریشم سفید با FR4 2-10 لایه HASL/ENIG/OSP

توضیحات محصول:

PCB های فرکانس بالا، یا صفحه های چاپی با سرعت بالا، ستون فقرات دستگاه های ارتباطی الکترونیکی مدرن هستند.این تخته ها تضمین می کنند که الکترونیک می تواند با سرعت سریع پیشرفت تکنولوژیکی همراه باشد.صفحه های مدار چاپی با فرکانس بالا ما با دقت طراحی شده اند تا عملکرد استثنایی را برای برنامه هایی که در آن یکپارچگی سیگنال بسیار مهم است، ارائه دهند.

PCB های فرکانس بالا ما در پیکربندی های مختلف لایه ای از 2 تا 10 لایه وجود دارد. این انعطاف پذیری اجازه می دهدطرح های چند لایه ای که برای قطعات الکترونیکی پیچیده ایده آل هستندچه شما روی یک تخته دو لایه ساده کار می کنید یا یک طراحی پیچیده تر ده لایه، محصولات ما با بالاترین استانداردهای کیفیت و قابلیت اطمینان تولید می شوند.

ضخامت مس روی این تخته ها یکی دیگر از عوامل مهم در عملکرد آنها است. تخته های چاپی با سرعت بالا ما با ضخامت مس از 1 اونس تا 4 اونس در دسترس هستند.این تنوع به طراحان اجازه می دهد وزن مناسب را برای مطابقت با نیازهای الکتریکی پروژه های خود انتخاب کنند، اطمینان حاصل شود که تخته ها می توانند سطوح فعلی لازم را اداره کنند و مدیریت حرارتی سیستم را بهبود بخشند.

ضخامت تخته نیز یک ملاحظه کلیدی است و PCB های فرکانس بالا ما در محدوده 0.2mm تا 3.2mm ارائه می شوند.این طیف از کاربردهای مختلف از دستگاه های بسیار نازک تلفن همراه به ماشین آلات صنعتی قوی ترضخامت تخته می تواند تاثیر قابل توجهی بر دوام، انعطاف پذیری و ویژگی های حرارتی آن داشته باشد، بنابراین انتخاب مشخصات مناسب برای برنامه شما بسیار مهم است.

ماده مورد استفاده در ساخت این صفحه های چاپی با سرعت بالا FR4 است، یک بستر شناخته شده و بسیار قابل اعتماد در صنعت PCB. FR4 به دلیل عایق الکتریکی عالی خود شناخته شده است،قدرت مکانیکی، و مقاومت حرارتی، آن را به یک انتخاب ایده آل برای صفحه های مدار چاپی فرکانس بالا که در معرض شرایط سخت عملیاتی قرار می گیرند.

برای اطمینان از اینکه PCB های فرکانس بالا در وضعیت کامل به شما می رسند، ما از استانداردهای بسته بندی دقیق استفاده می کنیم.تخته های ما ابتدا با خلاء بسته بندی می شوند تا هوا را از بین ببرند و از اکسیداسیون یا آلودگی جلوگیری کنندپس از بسته شدن با خلاء، آنها در یک کیسه حباب قرار می گیرند، که یک لایه اضافی از حفاظت در برابر شوک فیزیکی در طول حمل و نقل را ارائه می دهد.تخته های بسته بندی شده به طور ایمن در یک جعبه کارتونی محکم قرار می گیرند.، اطمینان حاصل کنید که آنها تا زمانی که به آستانه خانه شما برسند به خوبی محافظت می شوند.این ترکیب مواد بسته بندی تضمین می کند که PCB فرکانس بالا شما آماده برای استفاده فوری و بدون هر گونه آسیب به شما تحویل داده می شود.

در خلاصه، PCB فرکانس بالا ما ترکیبی مطلوب از عملکرد و دوام را ارائه می دهند. با تعداد لایه های سفارشی، ضخامت مس و ضخامت صفحه،همراه با قابلیت اطمینان مواد FR4، این صفحه های چاپی با سرعت بالا برای پشتیبانی از سخت ترین کاربردهای فرکانس بالا طراحی شده اند. همه این ها توسط فرآیند بسته بندی دقیق ما که شامل بسته بندی خلاء،بسته بندی حباب، و جعبه های کارتونی برای اطمینان از اینکه صفحه های مدوی چاپی فرکانس بالا شما در شرایط کامل به شما می رسند.PCB ما به عنوان گواهی تعهد ما به کیفیت و عملکرد در صنعت الکترونیک با سرعت بالا ایستاده است.

ویژگی ها:

• نام محصول: PCB فرکانس بالا
• رنگ ماسک سولدر: سبز، آبی، سفید، سیاه و غیره
• بسته بندی: بسته بندی خلاء، کیسه حباب، جعبه کارتن، و غیره
• پوشش سطحی: HASL، ENIG، OSP، و غیره.
• لایه: 2-10 لایه برای صفحه های مدار چاپی با سرعت بالا
• حداقل اندازه سوراخ: 0.2mm برای صفحه های مدار چاپی با عملکرد بالا

پارامترهای فنی:

کاربردها:

JIETENG high-frequency circuit boards are specifically designed for applications where the performance of high-speed printed boards is critical to the functionality and reliability of the overall systemاین صفحه های مدار پی سی بی، که از چین تولید می شوند، برای طیف گسترده ای از صنایع و سناریوها طراحی شده اند، که اطمینان از یکپارچگی سیگنال و عملکرد سیستم را تضمین می کنند.با تمرکز بر دقت، این تخته ها با کنترل مقاومت ± 10٪، حداقل اندازه سوراخ 0.2mm و حداقل عرض ردی / فضای 3 / 3 میلی میتر ارائه می شوند. گزینه های پایان سطح شامل HASL، ENIG، OSP، در میان دیگران،برای پاسخگویی به الزامات مختلف محیط زیست و مونتاژ.بورد مدار PCB مدل JIETENG با لایه های 2 تا 10 متنوع است تا متناسب با پیچیدگی و نیازهای طراحی برنامه های مختلف باشد.

استفاده از صفحه های مدار با سرعت بالا JIETENG به سیستم های ارتباطی پیشرفته گسترش می یابد، که در آن حفظ یکپارچگی سیگنال های فرکانس بالا بسیار مهم است.این سیستم ها اغلب به PCB هایی نیاز دارند که می توانند فرکانس های محدوده گیگاهرتز را بدون از دست دادن یا بازتاب قابل توجهی اداره کنند.در حوزه هوافضا و دفاع، قابلیت اطمینان و عملکرد قابل مذاکره نیست.PCB های فرکانس بالا JIETENG قابلیت انعطاف پذیری لازم برای تجهیزات تحت شرایط شدید را فراهم می کنند در حالی که سیگنال های ارتباطی و کنترل سازگار را تضمین می کنند.

دستگاه های پزشکی نیز از ویژگی های تخصصی این PCB های فرکانس بالا بهره مند می شوند.تجهیزات تشخیصی مانند دستگاه های ام آر آی و سونوگرافی برای ارائه تصاویر و داده های دقیق به مدارهای با سرعت بالا متکی هستنددقت و قابلیت اطمینان صفحه مدار PCB JIETENG تضمین می کند که این دستگاه های نجات دهنده زندگی در بهترین حالت کار می کنند. علاوه بر این، در زمینه رشد سریع اینترنت اشیاء (IoT) ،نیاز به ارتباطات کارآمد و قوی بین دستگاه ها باعث می شود PCB های فرکانس بالا یک جزء ضروری باشند.PCB های JIETENG انتقال سریع و قابل اعتماد داده هایی را که دستگاه های هوشمند و سنسورها برای عملکرد بهینه در یک محیط متصل نیاز دارند، تسهیل می کنند.

علاوه بر این، در الکترونیک مصرفی، جایی که تقاضا برای دستگاه های سریعتر و قابل اعتمادتر همچنان در حال رشد است،استفاده از صفحه های مدار فرکانس بالا JIETENG را می توان در محصولات مانند تلفن های هوشمند مشاهده کرداین برنامه ها از توانایی PCB برای پشتیبانی از انتقال داده با سرعت بالا و کاهش تداخل الکترومغناطیسی (EMI) بهره مند می شوند.که برای حفظ وضوح سیگنال در دستگاه های الکترونیکی فشرده ضروری است..

در نتیجه، کاربردهای متنوع PCB های فرکانس بالا JIETENG، سازگاری و مهارت آنها در پاسخگویی به استانداردهای بالا صنایع مختلف فن آوری بالا را برجسته می کند.آیا برای سیستم های دفاعی حیاتی، فن آوری های پزشکی پیشرفته، الکترونیک مصرفی پیشرفته، یا پیچیدگی های IoT، JIETENG یک راه حل صفحه مدار PCB را ارائه می دهد که مترادف با برتری و قابلیت اطمینان است.

سفارشی سازی:

نام تجاری:جيتنگ

شماره مدل:صفحه مدار PCB

محل تولید:چین

رنگ صفحه ابریشم:در رنگ های مختلف از جمله سفید، سیاه، زرد، و غیره موجود است.

حداقل عرض ردیاب/فضای:ساخت دقیق با 3/3 میلی برای الزامات طراحی با چگالی بالا.

ضخامت تخته:محدوده 0.2-3.2mm برای پاسخگویی به برنامه های مختلف صفحه مدار فرکانس بالا.

ماده:استفاده از FR4 برای صفحه های مدار چاپی با عملکرد بالا که نیاز به قابلیت اطمینان دارند.

حداقل اندازه سوراخ:فقط 0.2 میلی متر برای طرح های پیچیده صفحه چاپی با سرعت بالا.

پشتیبانی و خدمات:

PCB های فرکانس بالا ما برای ارائه عملکرد برتر در برنامه هایی که یکپارچگی سیگنال بالا ضروری است طراحی شده اند.برای اطمینان از اینکه مشتریان ما سودمند بودن و عملکرد محصولات ما را به حداکثر برسانند، ما پشتیبانی فنی جامع و خدمات متناسب با نیازهای خاص شما را ارائه می دهیم.

پشتیبانی فنی: تیم ما از مهندسان باتجربه در دسترس است تا به شما مشاوره و کمک های تخصصی ارائه دهد. آنها می توانند به رفع مشکلات کمک کنند، راهنمایی در مورد بهترین شیوه های طراحی PCB ارائه دهند،و راهنمایی برای بهینه سازی عملکرد مدارهای فرکانس بالا خود را ارائه دهید.

خدمات بررسی طراحی: قبل از اینکه طراحی خود را به تولید اختصاص دهید، کارشناسان ما می توانند طرح PCB شما را بررسی کنند تا مشکلات احتمالی را شناسایی کنند که می تواند بر عملکرد در فرکانس های بالا تأثیر بگذارد.این سرویس کمک می کند تا اطمینان حاصل شود که طراحی شما برای تولید و عملکرد بهینه شده است.

کمک به انتخاب مواد: انتخاب مواد بستر می تواند به طور قابل توجهی بر عملکرد PCB های فرکانس بالا تأثیر بگذارد.متخصصان ما می توانند به شما در انتخاب مناسب ترین مواد برای برنامه شما برای دستیابی به بهترین صداقت سیگنال ممکن و عملکرد الکتریکی کمک کنند.

آزمایش و گواهینامه: برای اطمینان از قابلیت اطمینان و کیفیت PCB فرکانس بالا، ما خدمات آزمایش جامع را ارائه می دهیم. این شامل آزمایش الکتریکی، تجزیه و تحلیل یکپارچگی سیگنال،و آزمایش حرارتیما همچنین می توانیم در به دست آوردن گواهینامه های لازم برای صنعت یا برنامه شما کمک کنیم.

پشتیبانی پس از فروش: تعهد ما به رضایت مشتری فراتر از فروش است. ما پشتیبانی مداوم برای محصولات PCB فرکانس بالا ارائه می دهیم،از جمله کمک به هر گونه مشکل یا نگرانی پس از تولید که ممکن است بوجود آید.

مستندات و منابع: ما منابع آنلاین و مستندات زیادی را ارائه می دهیم، از جمله صفحات داده های فنی، یادداشت های کاربردی و کتابهای سفید،برای کمک به شما در درک و استفاده موثر از PCB فرکانس بالا ما.

راه حل های سفارشی: اگر نیازهای منحصر به فرد دارید یا به یک راه حل سفارشی نیاز دارید، تیم مهندسی ما آماده است تا با شما کار کند تا PCB فرکانس بالا را که نیازهای خاص شما را برآورده می کند، توسعه دهد.

هدف ما این است که اطمینان حاصل کنیم که شما تمام پشتیبانی و خدمات مورد نیاز خود را برای موفقیت پروژه PCB فرکانس بالا دارید.ما متعهد به ارائه بالاترین سطح خدمات مشتری و تخصص فنی در صنعت.

بسته بندی و حمل:

PCB های فرکانس بالا ما به دقت بسته بندی شده اند تا حداکثر حفاظت را در طول حمل و نقل تضمین کنند.هر PCB به طور جداگانه در بسته بندی ضد ایستاتیک قرار دارد تا تمامیت اجزای الکترونیکی حساس را در برابر تخلیه الکتروستاتیک حفظ کندسپس تخته ها به طور ایمن در یک جعبه محکم و محکم قرار می گیرند که با کف یا حباب پر شده است تا از حرکت جلوگیری کند و هر گونه شوک هایی که ممکن است در طول حمل و نقل رخ دهد را جذب کند.کارتن های بیرونی با دوام که بسته شده و با توجه به مقررات حمل و نقل برچسب گذاری شده اندما دقت زيادي ميکنيم تا مطمئن بشيم که PCB هاي فرکانس بالا در حالت کارايي کامل به شما برسه

قبل از ارسال، هر بسته به طور کامل مورد بررسی قرار می گیرد تا اطمینان حاصل شود که آن را با استانداردهای بالا ما برای کیفیت و ایمنی برآورده می کند.جزئیات محتویات و ارائه هرگونه دستورالعمل های لازم برای استفادهشرکای حمل و نقل ما به دقت برای قابلیت اطمینان و تخصص خود در دستکاری قطعات الکترونیکی انتخاب شده اند،اطمینان از اینکه PCB های فرکانس بالا به سرعت و بدون آسیب تحویل داده می شوندلطفاً در هنگام ورود محموله خود را بررسی کنید و در صورت بروز هر گونه مشکلی بلافاصله با ما تماس بگیرید. ما متعهد به رضایت مشتری هستیم و هر گونه نگرانی را به سرعت حل خواهیم کرد.

سوالات متداول:

س1: PCB فرکانس بالا چیست و کاربردهای معمول آن چیست؟

A1:PCB فرکانس بالا، مانند صفحه مدار PCB JIETENG، برای انتقال سیگنال ها در محدوده فرکانس بالا طراحی شده است، که معمولاً بیش از 500 MHz است.آنها به طور گسترده ای در برنامه های کاربردی مانند مایکروویو استفاده می شوند، مدارهای دیجیتال RF و سرعت بالا، سیستم های ارتباطات ماهواره ای و فن آوری های انتقال داده با سرعت بالا.

س2: در تولید PCB فرکانس بالا JIETENG از چه مواد استفاده می شود؟

A2:JIETENG PCB فرکانس بالا به طور معمول با مواد پیشرفته ساخته شده است که از دست دادن دی الکتریک پایین و ثابت دی الکتریک پایدار دارند، مانند FR4، رزین های پلی فنلن اکسید (PPO) یا Teflon.این مواد برای اطمینان از حداقل از دست دادن سیگنال در فرکانس های بالا انتخاب شده اند.

Q3: آیا PCB JIETENG می تواند کاربردهای بیرونی را مدیریت کند؟

A3:بله، PCB JIETENG برای مقاومت در برابر شرایط مختلف محیط زیست طراحی شده است و می تواند در کاربردهای بیرونی استفاده شود.در چین تحت اقدامات سختگیرانه کنترل کیفیت تولید می شود تا قابلیت اطمینان و دوام در محیط های مختلف را تضمین کند..

س4: آیا PCB فرکانس بالا JIETENG مطابق با الزامات طراحی خاص قابل سفارشی سازی است؟

A4:مطمئناً، جيتنگ گزینه هاي سفارشي سازي براي لايه هاي مداري پي سي بي خود را ارائه مي دهد.و سایر مشخصات برای اطمینان از اینکه محصول نهایی نیازهای خاص طراحی آنها را برآورده می کند.

س5: چگونه PCB JIETENG مدار هیئت مدیره تضمین صداقت سیگنال در فرکانس های بالا؟

A5:صفحه مدار PCB JIETENG با کنترل مقاومت دقیق طراحی شده است و از مواد دارای خواص دی الکتریک مناسب برای حفظ یکپارچگی سیگنال در فرکانس های بالا استفاده می کند.طرح PCB برای کاهش تلفات سیگنال و مکالمه متقابل بهینه شده است، اطمینان از عملکرد قابل اعتماد برای برنامه های کاربردی با سرعت بالا.
