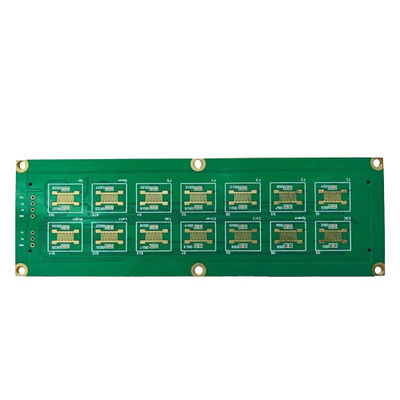

PCB فرکانس بالا پیشرفته با کنترل مقاومت ±10٪ 3/3 میلی متر

توضیحات محصول:

تخته های مدار چاپی با فرکانس بالا (PCB) ستون فقرات الکترونیک مدرن هستند، که عملکرد سریع و با عملکرد بالا را که فناوری های امروز تقاضا می کنند، امکان پذیر می کنند.طراحی شده برای پذیرش انتقال سریع سیگنال ها با حداقل از دست دادن و تحریف، این تخته های چاپی با سرعت بالا با دقت ساخته شده و برای طیف گسترده ای از برنامه های کاربردی بهینه شده اند، از جمله اما محدود به ارتباطات، هوافضا و تجهیزات پزشکی.PCB های فرکانس بالا ما دارای طیف وسیعی از ویژگی ها و مشخصات هستند که آنها را به یک انتخاب ایده آل برای هر کسی که به دنبال صفحه مدار چاپی با سرعت بالا است که قابلیت اطمینان و عملکرد را ارائه می دهد ، تبدیل می کند.

یکی از مهم ترین مشخصات در PCB های فرکانس بالا ضخامت مس است، و تخته های ما با گزینه هایی از 1 اونس تا 4 اونس ارائه می شوند.این ضخامت مس متغیر اجازه می دهد تا انعطاف پذیری در طراحی و استفاده، اطمینان حاصل کنید که آیا پروژه شما نیاز به ظرفیت حمل جریان حداقل یا گسترده، صفحه های چاپی با سرعت بالا ما می تواند متناسب با نیازهای آنها باشد.این سفارشی سازی اجازه می دهد تا طراحان برای بهینه سازی توزیع برق، یکپارچگی سیگنال، و مدیریت حرارتی، که همه آنها برای صفحه های مدار با عملکرد بالا بسیار مهم هستند.

دقت در طراحی مدار کلیدی است، و PCB های فرکانس بالا ما دارای حداقل عرض ردی و فضای 3/3 میلی است.این سطح دقیق از جزئیات تضمین می کند که صفحه های مدار چاپی با سرعت بالا ما می توانند بدون سازش از طرح های پیچیده پشتیبانی کنندقابلیت های دقیق ردیابی و فضا باعث می شود مدارهای پیچیده تر و متراکم تر ایجاد شوند و پایه ای برای دستگاه های الکترونیکی پیچیده و فشرده فراهم کنند.این امر به ویژه برای برنامه هایی که فضای زیادی دارند و عملکرد نمی تواند قربانی شود مفید است..

در قلب هر PCB، vias و سوراخ هایی هستند که مسیرهای اتصال الکتریکی را در لایه های مختلف تخته ارائه می دهند.PCB فرکانس بالا ما با حداقل اندازه سوراخ 0.2 میلی متر، که نیاز صنعت به کوچک سازی را در حالی که عملکرد و قابلیت اطمینان را حفظ می کند، فراهم می کند. این اندازه سوراخ کوچک اجازه می دهد تا سوراخ های بیشتری در هر واحد مساحت،که برای تخته های مدار چاپی چند لایه با سرعت بالا که نیاز به مسیریابی پیچیده و اتصال متقابل دارند ضروری است..

زیبایی شناسی و عملکرد دست به دست هم می روند، و به همین دلیل ما PCB های فرکانس بالا را با رنگ های مختلف ماسک جوش دهنده از جمله سبز، آبی، سفید، سیاه و بیشتر ارائه می دهیم.ماسک سولدر نه تنها محافظ مدار مس از عوامل محیطی و مدار کوتاه بالقوه اما همچنین ارائه یک نگاه حرفه ای و سفارشی به صفحه چاپی با سرعت بالاتنوع رنگ ها می تواند برای تمایز بوردهای مختلف در یک سیستم یا برای هماهنگی با نام تجاری شرکت استفاده شود.

ضخامت تخته یکی دیگر از جنبه هایی است که در آن PCB های فرکانس بالا ما انعطاف پذیری را ارائه می دهند، با گزینه هایی که از 0.2mm تا 3.2mm می باشد.این محدوده اجازه می دهد تا برای ایجاد هر دو انعطاف پذیر و سفت صفحه مدار چاپی با سرعت بالا، با توجه به نیاز های مختلف به یک صفحه نازک و سبک برای یک دستگاه قابل حمل یا یک صفحه ضخیم،یک تخته محکم برای کاربردهای قدرتمند،بورد های مدار با کارایی بالا ما می توانند به مشخصات شما سفارشی شوند.

در نتیجه، PCB های فرکانس بالا ما برای پاسخگویی به خواسته های سختگیرانه برنامه های الکترونیکی با سرعت بالا و عملکرد بالا طراحی شده اند. با ویژگی هایی مانند ضخامت مختلف مس،عرض و فاصله ردیابی دقیق، اندازه سوراخ های کوچک، گزینه های رنگی چند لایه ای و طیف وسیعی از ضخامت های تخته، این تخته های چاپی با سرعت بالا به عنوان یک انتخاب برتر برای هر پروژه ای برجسته می شوند.اگر به دنبال تخته های مداری با عملکرد بالا هستید که نوآوری بعدی شما را تقویت کنند، به دنبال PCB های فرکانس بالا که برای برتری و قابلیت اطمینان طراحی شده اند.

ویژگی ها:

• نام محصول: PCB فرکانس بالا
• ضخامت تخته: 0.2-3.2mm
• رنگ صفحه ابریشم: سفید، سیاه، زرد و غیره
• کنترل مقاومت: ±10%
• حداقل اندازه سوراخ: 0.2mm
• لايه: 2-10
• صفحه های چاپی با سرعت بالا
• صفحه های مدار فرکانس بالا

پارامترهای فنی:

کاربردها:

درجيتنگنام تجاری مترادف با تکنولوژی پیشرفتهصفحه های مدار چاپی با سرعت بالا، ارائه طیف گسترده ای از برنامه های کاربردی برای سناریوهای مختلف فرکانس بالا.صفحه مدار PCB، با شماره مدل خود را با افتخار در سطح آن حک شده است، یک نمونه برجسته از مهندسی بی عیب و ساز و ساز مهارت های ناشی ازچیناین تخته ها به طور خاص برای صنایع طراحی شده اند که در آن دقت و قابلیت اطمینان بسیار مهم است.

با حداقل پهنای ردیاب/فضای3/3میلو ضخامت تخته ای که می تواند از0.2-3.2mm، تخته های JIETENG همه کاره هستند و می توانند متناسب با نیازهای مجمعات الکترونیکی پیچیده سفارشی شوند.این تنوع باعث می شود که آن ها برای کاربردهای مختلف از هوافضا تا ارتباطات ایده آل باشند.، جایی که انتقال سیگنال با سرعت بالا حیاتی است.صفحه چاپی با فرکانس بالاساخته شده است تا انتظارات عملکرد را در این محیط های پرطلب فراتر ببرد.

از هرجايي از2 تا 10 لایه، این PCB های قوی می توانند مدار پیچیده مورد نیاز برای دستگاه های الکترونیکی پیشرفته را پوشش دهند.0.2 میلی مترهمچنین دقت ساخت این تخته ها را برجسته می کند، که امکان اتصال متقابل با چگالی بالا و عملکرد الکتریکی برتر در برنامه های کاربردی با سرعت بالا را فراهم می کند.صفحه های چاپی با سرعت بالابنابراین یک جزء جدایی ناپذیر در قلمرو الکترونیک پیچیده هستند که هر میلیمتر در آن اهمیت دارد.

با دقت بسته بندی شده دربسته بندی خلاء، که توسطکیسه های حباب، و در نهایت در بسته بندی محکمجعبه های کارتونیJIETENG اطمینان می دهد که PCB های فرکانس بالا در حالت کامل و آماده برای استفاده فوری به مقصد خود می رسند.یا یک ماهواره ارتباطی، "جيتنگ"تخته های چاپی با فرکانس بالاطراحی شده اند تا عملکرد اوج را در طیف وسیعی از برنامه ها تسهیل کنند و کیفیت و قابلیت اطمینان را در هر لایه تضمین کنند.

سفارشی سازی:

نام تجاری:جيتنگ

شماره مدل:صفحه مدار PCB

محل تولید:چین

لایه:2-10 لایه، مناسب برای صفحه های مدار با سرعت بالا

رنگ صفحه ابریشم:در دسترس در سفید، سیاه، زرد، و غیره برای شناسایی واضح در صفحه های مدار چاپی با فرکانس بالا

بسته بندی:بسته بندی خلاء امن، کیسه حباب و جعبه کارتن برای اطمینان از تحویل ایمن صفحه مدار با سرعت بالا

پوشش سطحی:گزینه هایی از جمله HASL، ENIG، OSP، و غیره برای عملکرد قابل اعتماد صفحه های مدار با سرعت بالا

حداقل اندازه سوراخ:حفاری دقیق با حداقل اندازه سوراخ 0.2mm برای صفحه مدار چاپی فرکانس بالا

پشتیبانی و خدمات:

PCB های فرکانس بالا ما با توجه به عملکرد برتر طراحی شده اند و به عنوان بخشی از تعهد ما به برتری، ما پشتیبانی فنی و خدمات جامع برای محصولات خود را ارائه می دهیم.خدمات پشتیبانی ما شامل یک پایگاه دانش آنلاین گسترده است، مستندات دقیق محصول و دسترسی به مجموعه ای از ابزارهای تشخیصی برای کمک به عیب یابی و بهینه سازی عملکرد PCB های شما.

برای کمک به فرآیند طراحی و توسعه، ما دستورالعمل های طراحی، مشخصات مواد و یادداشت های کاربردی را به طور خاص برای برنامه های فرکانس بالا ارائه می دهیم.تیم پشتیبانی فنی با تجربه ما در دسترس برای کمک با ملاحظات طراحی است، انتخاب مواد و پاسخ به هر سوالی که مربوط به عملکرد و قابلیت های PCB فرکانس بالا ما باشد.

در صورتی که شما با PCB های خود مشکلی داشته باشید، تیم پشتیبانی فنی ما مجهز به ارائه راه حل های سریع و کارآمد است.ما طیف وسیعی از خدمات را ارائه می دهیم از جمله تجزیه و تحلیل شکست، توصیه های کار مجدد، و ما می توانیم شما را از طریق هر گونه تعمیرات و یا تنظیمات لازم برای اطمینان از PCBs خود را با مشخصات مورد نظر خود را.

برای نگهداری مداوم و بهینه سازی عملکرد، ما به طور منظم به روز رسانی و ارتقاء مشخصات محصول و منابع پشتیبانی خود را ارائه می دهیم.ما متعهد به اطمینان از اینکه PCB های فرکانس بالا شما در طول چرخه عمر خود به عملکرد بالایی ادامه می دهند.

ما متعهد به ارائه مشتریان ما با بالاترین سطح از پشتیبانی و خدمات.تیم پشتیبانی فنی ما به موفقیت شما متعهد است و همیشه آماده است تا به شما کمک کند تا بیشترین استفاده را از PCB های فرکانس بالا داشته باشید.

بسته بندی و حمل:

PCB های فرکانس بالا ما به دقت بسته بندی شده اند تا یکپارچگی و کیفیت آنها را در طول حمل و نقل تضمین کنند.هر PCB به طور جداگانه در یک کیسه محافظ استاتیک قرار دارد تا در برابر تخلیه الکتروستاتیک که می تواند به اجزای الکترونیکی حساس آسیب برساند، محافظت شودپس از آن، تخته ها به طور ایمن بین پد های فوم قرار می گیرند که کمربند را فراهم می کنند و از حرکت در داخل جعبه بسته بندی جلوگیری می کنند.

خارج بسته بندی از کارتون موج دار با دوام ساخته شده است که قدرت ساختاری را برای مقاومت در برابر سختی های حمل و نقل فراهم می کند.جعبه با نوار بسته بندی سنگین بسته بندی شده است تا از باز شدن تصادفی و قرار گرفتن در معرض عناصر محیطی جلوگیری شودیک لیست بسته بندی در خارج از جعبه برای شناسایی آسان و تأیید در هنگام دریافت وجود دارد.

برای اطمینان بیشتر از تحویل ایمن PCB های فرکانس بالا، از حامل های قابل اعتماد حمل و نقل با قابلیت ردیابی استفاده می کنیم.مشتریان در هنگام ارسال یک شماره ردیابی دریافت می کنند تا بتوانند پیشرفت محموله خود را تا زمان رسیدن به مقصد خود کنترل کنند.ما تمام احتياط ها رو انجام ميديم تا PCB هاي فرکانس بالا رو به موقع و در حالت کامل به شما برسونيم

سوالات متداول:

س1: PCB فرکانس بالا چیست و کاربرد آن چیست؟

A1:PCB فرکانس بالا، تولید شده توسط JIETENG، یک نوع صفحه مدار PCB است که برای انتقال سیگنال ها در محدوده فرکانس بالا طراحی شده است.این PCB ها اغلب در برنامه هایی مانند سیستم های ارتباطی پیشرفته استفاده می شوند، مایکروویو، فرکانس رادیویی و برنامه های طراحی با سرعت بالا که در آن یکپارچگی سیگنال بسیار مهم است.

س2: در ساخت PCB فرکانس بالا JIETENG از چه مواد استفاده می شود؟

A2:PCB فرکانس بالا JIETENG به طور معمول با استفاده از مواد ساخته شده است که از دست دادن دی الکتریک پایین، رسانایی حرارتی بالا و خواص الکتریکی پایدار در طیف گسترده ای از فرکانس ها دارند.مواد رایج شامل لایه های فرکانس بالا تخصصی مانند PTFE (تفلون) است، FR4 یا مخلوط های اختصاصی که نیازهای عملکردی خاص برنامه را برآورده می کنند.

Q3: آیا می توانم یک صفحه مدار PCB فرکانس بالا سفارشی طراحی شده و تولید شده توسط JIETENG را دریافت کنم؟

A3:بله، JIETENG ارائه می دهد طراحی سفارشی و خدمات تولید برای صفحه مدار PCB فرکانس بالا. مشتریان می توانند نیازهای خود را مشخص کنید، از جمله ابعاد، تعداد لایه، نوع مواد،کنترل موانع، و مشخصات دیگر، و JIETENG یک PCB متناسب با این نیازها را ارائه می دهد.

سوال 4: جی تی ان جی چگونه کیفیت PCB های فرکانس بالا را تضمین می کند؟

A4:JIETENG یک فرآیند کنترل کیفیت سختگیرانه را بکار می گیرد که شامل بازرسی مواد، تأیید طراحی، کنترل فرآیند تولید،و آزمایش نهایی برای اطمینان از اینکه تمام PCB های فرکانس بالا با استانداردهای مورد نیاز مطابقت دارندعلاوه بر این، به عنوان یک تولید کننده مستقر در چین، JIETENG به هر دو استاندارد کیفیت و عملکرد ملی و بین المللی پایبند است.

Q5: زمان پیشرو برای سفارش PCB فرکانس بالا از JIETENG چیست؟

A5:زمان تحویل برای PCB های فرکانس بالا می تواند بسته به پیچیدگی طراحی، مقدار سفارش و در دسترس بودن مواد متفاوت باشد.JIETENG با مشتریان کار می کند تا زمان های پیش بینی شده را در طول فرآیند سفارش ارائه دهدبرای اطلاعات زمان تحویل خاص، مشتریان باید با جزئیات سفارش خود با JIETENG تماس بگیرند.
