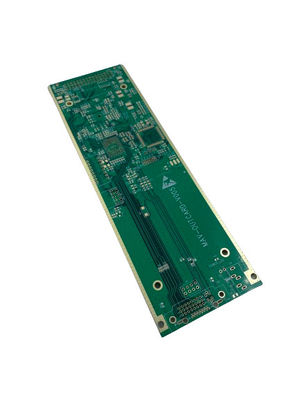

سازمانی PCB با حداقل گشایش 0.2mm

Place of Origin China Shenzhen
نام تجاری JIETENG
گواهی UL ROHS ISO9001 TS16949
Model Number PCB Board Assembly
Minimum Order Quantity 5 pcs
قیمت 0.2-6USD/piece
Packaging Details Blank carton, vacuum packed
Delivery Time 5-7 working day
Payment Terms T/T, Western Union
Supply Ability 10000PCS/DAY

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
Assembly Type SMT, Through Hole, Mixed Surface Finish HASL, ENIG, OSP,
Solder Mask Color Green, White, Black, Etc. Board Thickness 0.2mm-3.2mm
Product Name PCB Board Assembly Min. Hole Size 0.2mm
آزمایش کردن AOI، اشعه ایکس، کاوشگر پرنده Min. حداقل Line Width/Space عرض/فضای خط 3 میل / 3 میل
خدمات سرویس یک مرحله ای، ODM و OEM
برجسته کردن

مونتاژ PCB تلفن همراه,تجمع PCB ماسک سولدر سیاه قابل تنظیم,حداقل گشایش 0.2mm PCB اسمبلی

,

Customizable Black Solder Mask PCB Assembly

,

Minimum Aperture 0.2mm PCB Assembly

پیام بگذارید
توضیحات محصول

توضیحات محصول:

یکی از ویژگی های برجسته این محصول، تنوع گزینه های آزمایش در دسترس است.مشتریان می توانند اطمینان داشته باشند که مونتاژ صفحه مدار آنها به طور کامل آزمایش می شود تا بالاترین سطح عملکرد و قابلیت اطمینان را تضمین کند..

محصول PCB Board Assembly با یک سال گارانتی آرامش ذهن را فراهم می کند و به مشتریان اجازه می دهد اعتماد کنند که سرمایه گذاری آنها محافظت می شود.

چه برای یک پروژه کوچک باشد و چه برای یک تولید در مقیاس بزرگ، محصول PCB Board Assembly انتخاب مورد نیاز برای نیاز های مونتاژ صفحه مدار است.تست کامل، و گارانتی قابل اعتماد، مشتریان می توانند اعتماد کنند که مونتاژ صفحه مدار آنها در بالاترین سطح انجام می شود.



پارامترهای فنی:

پارامتر فنی توضیحات
ضخامت تخته 0.2mm-3.2mm
حداقل عرض خط/فضای 3 میلی لیتر/3 میلی لیتر
ضخامت مس 1/2 اونس-4 اونس
حداقل اندازه سوراخ 0.2 میلی متر
تضمین 1 سال
مواد FR4، آلومينيوم، راجرز
نوع مجموعه SMT، از طریق سوراخ، مخلوط
رنگ ماسک جوش سبز، سفید، سیاه
نام محصول تجمع PCB Board
پوشش سطح HASL، ENIG، OSP

این جدول پارامترهای فنی برای محصول مونتاژ صفحه مدار نیز به عنوان PCB Manufacturing یا PCBA Manufacturing Process شناخته می شود.



کاربردها:



فرآیند تولید PCBA شامل مونتاژ اجزای الکترونیکی مختلف بر روی صفحه PCB با توجه به الزامات طراحی خاص است.JIETENG PCB Board Assembly محصول با حداقل اندازه سوراخ 0 طراحی شده است.2mm و حداقل عرض خط / فضای 3 میلی لیتر / 3 میلی لیتر. این باعث می شود که برای استفاده در دستگاه هایی که به قطعات الکترونیکی دقیق و دقیق نیاز دارند مناسب باشد.

محصول PCB Board Assembly همچنین با فرآوری سطوح مختلف مانند HASL، ENIG، OSP و غیره طراحی شده است.این پوشش های سطحی برای محافظت از صفحه PCB از اکسیداسیون و اطمینان از قابلیت اطمینان طولانی مدت آن استفاده می شود.

فرآیند آزمایش محصول PCB Board Assembly JIETENG شامل روش های مختلفی مانند AOI، X-Ray، Flying Probe و غیره است.این روش های آزمایش تضمین می کند که محصول با کیفیت بالا است و با استانداردهای مورد نیاز مطابقت دارد..

محصول PCB Board Assembly برای استفاده در طیف گسترده ای از برنامه ها مناسب است، از جمله اما محدود به:

  • الکترونیک مصرفی
  • دستگاه های پزشکی
  • اتوماسیون صنعتی
  • ماشین آلات
  • هوافضا و دفاع

این که آیا شما به دنبال یک فرآیند تولید PCBA، فرآیند تولید PCBA، یا تولید صفحه مدار چاپی هستید، محصول مجتمع PCB JIETENG یک انتخاب عالی است.قابل اعتماده، با کیفیت بالا و طراحی شده برای پاسخگویی به نیازهای خاص دستگاه های الکترونیکی مختلف.



سفارشی سازی:



تشکيلات PCB خود را با JIETENG، نام تجاری قابل اعتماد در توليد تخته مدار چاپي سفارشي سازيد.فرآیند تولید PCBA ما اطمینان از تولید PCB با کیفیت بالا و قابل اعتماد برای نیازهای خاص شما.

از چین تولید شده، تخته های PCB ما برای برآورده کردن نیازهای شما طراحی شده اند. ما گزینه های مختلف ضخامت مس را از 1/2 اونس تا 4 اونس ارائه می دهیم.و همچنین گزینه های پایان سطح مانند HASL، ENIG، OSP و بیشتر.

مطمئن باشید که تخته PCB شما تحت تضمین 1 ساله ما قرار دارد. ما همچنین سفارشی سازی برای عرض خط حداقل / فضای 3 میلی لیتر / 3 میلی لیتر را ارائه می دهیم.



بسته بندی و حمل:



بسته بندی محصول:

محصول PCB Board Assembly به طور ایمن در کیسه های ضد استاتیک بسته بندی می شود تا از هرگونه آسیب ناشی از تخلیه الکترواستاتیک جلوگیری شود.سپس کیسه ها را در جعبه های محکم کارتونی با مواد کمد کافی قرار می دهند تا محصول را در طول حمل و نقل محافظت کنند.

حمل و نقل:

محصول از طریق یک سرویس کوری معتبر و معتبر مانند UPS یا FedEx ارسال می شود. هزینه حمل و نقل بر اساس مقصد و وزن بسته محاسبه می شود.مشتریان شماره ردیابی برای نظارت بر وضعیت محموله خود را دریافت خواهند کردزمان تحویل ممکن است بسته به محل مشتری متفاوت باشد.



سوالات متداول:

سوال1: برای نقل قول PCB چه اطلاعاتی لازم است؟
ج: فایل های Gerber و الزامات فنی مانند مواد PCB، ضخامت، سطح مس، رنگ ماسک و صفحه ابریشم و غیره)
س2. چه فرمت های فایل برای تولید PCB پذیرفته می شوند؟
A: فایل های Gerber: فایل های PCB CAM350: Protel 99SE، PADS، CAD، Altium Designer.
سوال سوم: پرونده های من در امانند؟
پاسخ: فایل های شما کاملا امن هستند. ما حقوق مالکیت معنوی مشتریان خود را در طول فرآیند محافظت می کنیم. تمام فایل های مشتریان هرگز با هیچ شخص ثالثی به اشتراک گذاشته نمی شود.
