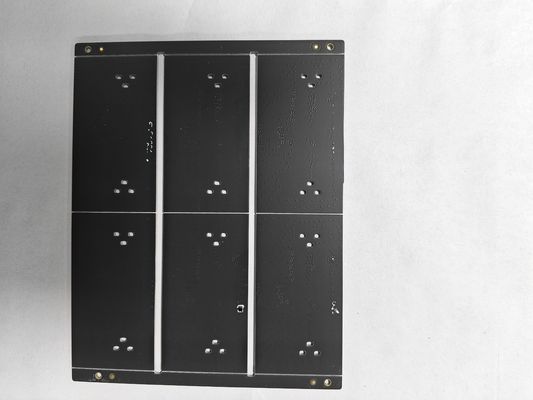

ENIG سطح پایان سفارشی PCB چند لایه تولید برای تجهیزات ارتباطی بدون هالوجن

Place of Origin China Shenzhen
نام تجاری JIETENG
گواهی UL IATF16949
Model Number Multilayer PCB Fabrication
مقدار حداقل تعداد سفارش قابل مذاکره
قیمت 2-9.9USD/piece
جزئیات بسته بندی کارتن خالی، بسته بندی شده در خلاء
شرایط پرداخت T/T، Western Union،
Supply Ability 500pcs/day

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
حداقل اندازه سوراخ 0.2 میلی متر ضخامت مس 1 اونس
پوشش سطح ENIG کنترل امپدانس آره
تعداد لایه ها 10-سطح رنگ صفحه ابریشم سفید
مواد هالوژن رایگان، کیلوبایت ضخامت تخته 1.5 میلی متر
نوع قابل تنظیم
برجسته کردن

تولید پی سی بی چند لایه سفارشی,تجهیزات ارتباطی تولید PCB چند لایه ای,تولید پی سی بی چند لایه ای بدون هالوجن

,

Communication Equipment Multi-Layer PCB Manufacturing

,

Halogen-Free Multi-Layer PCB Manufacturing

پیام بگذارید
توضیحات محصول

توضیحات محصول:

سطح محصولات تولید PCB چند لایه ما ENIG است، که برای طلا غوطه ور شدن نیکل بدون برق است.این پایان سطح باعث هدایت عالی و سطح صاف برای جوش آسان می شود.
ما اهمیت دقت در تولید PCB را درک می کنیم، به همین دلیل ما حداقل دیافراگم 0.2 میلی متر را ارائه می دهیم. این دقت و قابلیت اطمینان دستگاه های الکترونیکی شما را افزایش می دهد.مواد ما بدون هالوجن هستند، KB ، اطمینان از اینکه PCB های شما سازگار با محیط زیست و ایمن برای استفاده هستند.
محصولات تولیدی PCB چند لایه ما دارای ضخامت صفحه 1.5 میلی متر هستند، که یک پایه قوی و پایدار برای اجزای الکترونیکی شما فراهم می کند.شما می توانید اطمینان داشته باشید که PCB های شما با دقت و مراقبت ساخته خواهد شد.



ویژگی ها:

  • نام محصول: تولید PCB چند لایه ای
  • کنترل مقاومت: بله
  • تعداد لایه ها: ۱۰ لایه
  • مواد: بدون هالوجن، KB
  • حداقل اندازه سوراخ: 0.2mm
  • رنگ ابریشم: سفید

این محصول یک تولید PCB چند لایه ای است که کنترل مقاومت را ارائه می دهد، با تعداد لایه 10 لایه، ساخته شده از مواد بدون هالوجن، KB، با حداقل اندازه سوراخ 0.2 میلی متر،و رنگ ابریشم در سفید.



کاربردها:

یکی از قابل توجه ترین مزیت های تولید PCB چند لایه Jieteng Circuit Co., Ltd توانایی آن برای تولید صفحه های سیم کشی چاپی چند لایه است.این ویژگی آن را به یک راه حل ایده آل برای برنامه های کاربردی که نیاز به طراحی مدار پیچیده و اتصال متقابل با چگالی بالا، مانند مخابرات، ارتباطات و سیستم های محاسباتی با سرعت بالا.

با ضخامت مس 1OZ و گزینه های مواد از جمله بدون هالوجن و KB، این محصول برای پاسخگویی به سخت ترین الزامات دستگاه های الکترونیکی مدرن طراحی شده است.حداقل دیافراگم 0.2mm امکان قرار دادن دقیق قطعات و سیم کشی محکم را فراهم می کند، ایده آل برای کاربردهایی که نیاز به دقت و دقت بالا دارند.

ضخامت صفحه 1.5 میلی متر و درمان سطح ENIG توانایی های آن را افزایش می دهد و آن را به یک راه حل ایده آل برای برنامه هایی که نیاز به یکپارچگی و قابلیت اطمینان سیگنال بالا دارند، تبدیل می کند.

برخی از کاربردهای رایج و سناریوهای تولید PCB چند لایه Jieteng Circuit Co., Ltd شامل ارتباطات، ارتباطات، سیستم های کامپیوتری، دستگاه های پزشکی، هوافضا،و صنایع دفاعیساختار و عملکرد با کیفیت بالا این محصول را به یک راه حل ایده آل برای برنامه هایی که نیاز به طراحی مدار پیچیده، اتصال متقابل با چگالی بالا و عملکرد قابل اعتماد دارند، تبدیل می کند.



سوالات متداول:

سوال1: برای نقل قول PCB چه اطلاعاتی لازم است؟

ج: فایل های Gerber و الزامات فنی مانند مواد PCB، ضخامت، سطح مس، رنگ ماسک و صفحه ابریشم و غیره)

س2. چه فرمت های فایل برای تولید PCB پذیرفته می شوند؟

A: فایل های Gerber: فایل های PCB CAM350: Protel 99SE، PADS، CAD، Altium Designer.

سوال سوم: پرونده های من در امانند؟

پاسخ: فایل های شما کاملا امن هستند. ما حقوق مالکیت معنوی مشتریان خود را در طول فرآیند محافظت می کنیم. تمام فایل های مشتریان هرگز با هیچ شخص ثالثی به اشتراک گذاشته نمی شود.

سوال4، حداقل مقدار سفارش چقدر است؟

A: شرکت ما حداقل مقدار سفارش را ندارد. ما قادر به انعطاف پذیری دسته های کوچک و بزرگ هستیم.

سوال5: هزینه حمل و نقل چقدر است؟

A: هزینه حمل و نقل به مقصد، وزن و اندازه بسته بندی کالا بستگی دارد. اگر شما نیاز به ما برای دادن شما یک نقل قول، لطفا به ما اطلاع دهید.
